حلول التدريبات العملية في الدوائر الكهربائية

أ- يتدفق التيار من الجهد العالي إلى الجهد المنخفض، خارج البطارية.

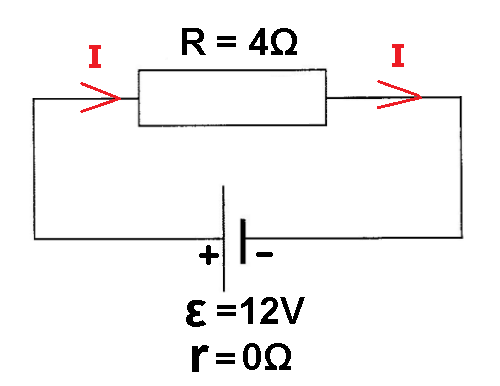

        لذلك، يكون اتجاه التيار عبر المستهلك من اليسار إلى اليمين. كما ترى في الشكل التالي:

ب- من تعبير فرق جهد الأقطاب: «math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»Vab«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨ mathsize=¨20px¨»r«/mi»«/math» ، يمكن ملاحظة أنه عندما تكون المقاومة الداخلية للبطارية مساوية للصفر، فإن فرق جهد الأقطاب يساوي القوة الكهربائية الدافعة للبطارية، لذلك فإن فرق جهد الأقطاب يساوي 12 فولط.

ج- يتم توصيل المستهلك مباشرة بأقطاب البطارية، وفرق الجهد على المستهلك يساوي فرق جهد أقطاب البطارية 12 فولط.

د- نجد شدة التيار المار في الدائرة باستخدام قانون أوم:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»U«/mi»«mi mathvariant=¨bold¨»R«/mi»«/msub»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»12«/mn»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«/mstyle»«/math»
