حلول التدريبات العملية كينماتيكا - رسوم بيانية كميًة

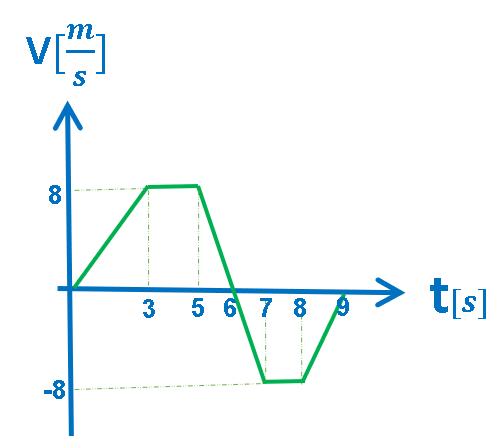

الرسم البياني المعطى هو رسم بياني للسرعة كدالة للزمن.

في الرسم البياني للسرعة كدالة للزمن، يكون ميل الرسم البياني مساويًا لتسارع الجسم والمساحة المحصورة تساوي ازاحة الحركة.

رياضيًا ، يصف الرسم البياني خمس دوال مختلفة:

الدالة الأولى - دالة خطية تصاعدية (ذات ميل موجب).

الدالة الثانية - دالة ذات قيمة ثابتة موجبة.

الدالة الثالثة - دالة خطية تنازلية (ذات ميل سالب).

الدالة الرابعة - دالة ذات قيمة ثابتة سالبة.

الدالة الخامسة - دالة خطية تصاعدية (ذات ميل موجب).

يتحرك الجسم في خمس حركات مختلفة:

الحركة الأولى - الحركة بتسارع ثابت ، من  حالة السكون ، لمدة 3 ثوانٍ ، حتى السرعة «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math».

الحركة الثانية - الحركة بسرعة ثابتة ، مقدارها «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math» , لمدة ثانيتين.

الحركة الثالثة - حركة بتسارع سالب، لمدة ثانيتين، من السرعة «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math» حتى سرعة«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math».

الحركة الرابعة - الحركة بسرعة ثابتة ، مقدارها «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math» , لمدة ثانية واحدة.

الحركة الخامسة - حركة بتسارع موجب، لمدة ثانية واحدة ، من السرعة  «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math» حتى سرعة «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/mstyle»«/math».

للتلخيص: يتحرك الجسم من حالة السكون، في اتجاه المحور، بحركات مختلفة، لمدة ست ثوانٍ ويتوقف للحظات.

بعد التوقف اللحظي، يتحرك الجسم لمدة ثلاث ثوانٍ أخرى، ويتوقف في نهايتها.
