حلول ومنتديات لـ "ألبوم الحلول' - القوة الكهربائية الدافعة المستحثة"

الموقع:	YouCube
المقرر:	כא"מ מושרה - ערבית
كتاب:	حلول ومنتديات لـ "ألبوم الحلول' - القوة الكهربائية الدافعة المستحثة"

طبع بواسطة:	משתמש אורח
التاريخ:	الأربعاء، 4 فبراير 2026، 12:47 AM

جدول المحتويات

1. 2020,6- שדה משתנה, מסגרת ריבועית
2. 2019,6- מגנט נע בנפילה חופשית עובר לולאה
3. 2018,5- מוט נע על מסגרת עם שני נגדים
4. 2017,5- מסגרת נעה בסביבת מוליך ישר נושא זרם
5. 2016,5- מוט נע על מסגרת מוליכה עם שתי שדות
6. 2015,5- מסגרת נכנסת באלכסון לשדה
7. 2014,4- מסגרת משוחררת ממנוחה נכנסת ויוצאת משדה
8. 2013,5- שדה מגנטי משתנה בתוך כריכה
9. 2012,5- שדה משתנה בטבעת, יוצרים חתך בטבעת.

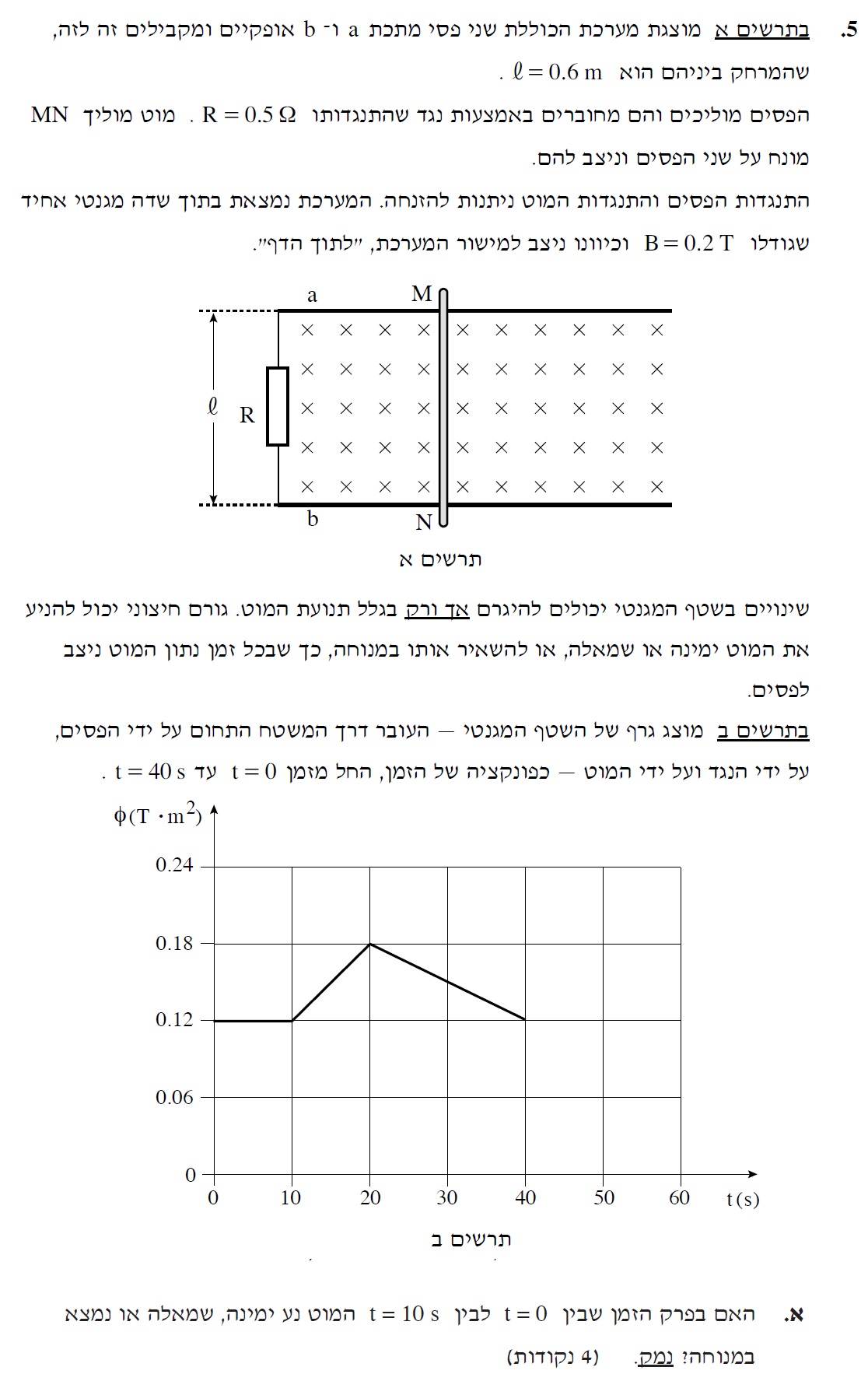

10. 2009,5- מוט נע על מסגרת מוליכה. נתון גרף השטף
11. .
12. .
13. .
14. .

1. 2020,6- שדה משתנה, מסגרת ריבועית

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»R«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»10«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»8«/mn»«mi mathvariant=¨bold¨»§#937;«/mi»«/math»

ביטוי להתנגדות מוליך בתלות בנתוניו.

נחשב את התנגדות התיל בעזרת ביטוי להתנגדות מוליך:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»R«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#961;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«mi mathvariant=¨bold¨»A«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»4«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»9«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»54«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«/mrow»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#937;«/mi»«/math»

ההתנגדות של התיל היא 10.8 אום.

1. יחידות שטח הנתונות במילימטר ריבועי מאוד מטעות. במטר ריבועי יש מליון מילימטר ריבועי לא אלף .

לכן : «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»5«/mn»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»mm«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»10«/mn»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»m«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»2«/mn»«/msup»«/math».

2. אורך המוליך שווה לאורך המלבן.

לכן : «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»5«/mn»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»mm«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»10«/mn»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»m«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#FF0000¨»2«/mn»«/msup»«/math».

2. אורך המוליך שווה לאורך המלבן.

______________________________________________________________________________________

...

מהגרף ניתן לראות שיש שינוי בשטף בכריכה , מחוק פארדיי כאשר יש שינוי בשטף נוצר כא"מ מושרה . הגורם לזרם.

חוק פארדיי.

מהגרף המתואר בתרשים 2 עוצמת השדה המגנטי בכריכה הולכת וגדלה.

שטח הכריכה קבוע , מביטוי השטף : «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» השטף בכריכה הולך וגדל.

מחוק פארדיי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» כאשר השטף בכריכה משתנה נוצר כא"מ מושרה.

מחוק אום «math style=¨font-family:stix¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/mrow»«/mstyle»«/math» , בהתאם להתנגדות הכריכה נוצר זרם מושרה בכריכה.

1. כא"מ נוצר בכריכה כאשר יש שינוי בשטף «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«/math» בכריכה. מביטוי השטף: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#952;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»)«/mo»«/math» הכא"מ נוצר כאשר לפחות אחד
מהשלושה משתנים: עוצמת השדה המגנטי, גודל שטח הכריכה או בזווית שבין מישור הכריכה לווקטור השטח.

2. ווקטור השטח ניצב למישור הכריכה.

3. כאשר השטף בכריכה הוא קבוע לא נוצר כא"מ , כא"מ נוצר רק אם יש שינוי בשטף.

מהשלושה משתנים: עוצמת השדה המגנטי, גודל שטח הכריכה או בזווית שבין מישור הכריכה לווקטור השטח.

2. ווקטור השטח ניצב למישור הכריכה.

3. כאשר השטף בכריכה הוא קבוע לא נוצר כא"מ , כא"מ נוצר רק אם יש שינוי בשטף.

______________________________________________________________________________________

______________________________________________________________________________________

...

ברגע t=0.5s שיפוע הפונקציה גדול יותר, קצב שינוי השטף גדול יותר , הכא"מ יותר גדול, בהתאם גם הזרם יותר גדול.

משיפוע הגרף ניתן ללמוד על קצב שינוי השטף.

השיפוע של הפונקציה ברגע t=0.5s גדול יותר , השטף תלוי ביחס ישר בעוצמת השדה , לכן ברגע t=0.5s שינוי השטף גדול יותר , הכא"מ הנוצר ברגע זה יהיה יותר גדול , ומחוק אום גם עוצמת הזרם ברגע t=0.5s תהיה יותר גדולה.

ניתן לפתח ביטוי לכא"מ המושרה בתלות בשיפוע הגרף «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#FF0000¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»|«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»|«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mstyle mathvariant=¨bold¨»«mrow»«mo»[«/mo»«mi»B«/mi»«mo»§#183;«/mo»«mi»A«/mi»«mo»§#183;«/mo»«mi»cos«/mi»«mo»(«/mo»«mi»§#952;«/mi»«mo»)«/mo»«mo»]«/mo»«/mrow»«/mstyle»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»|«/mo»«munder»«munder»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»§#9183;«/mo»«/munder»«mi mathvariant=¨bold¨»§#1513;§#1497;§#1508;§#1493;§#1506;«/mi»«/munder»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»cos«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#952;«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«/math»

מביטוי זה ניתן לראות שככל ששיפוע הפונקציה גדול יותר כך הכא"מ גדול יותר ובהתאם הזרם גדול יותר.

______________________________________________________________________________________

______________________________________________________________________________________

...

כיוון הזרם במסגרת יהיה בכיוון השעון.

חוק לנץ וכלל יד ימין.

עוצמת השדה המגנטי הולכת וגדלה במשך שלושת השניות הראשונות, בזמן זה יש יותר קווי שדה הפונים החוצה מהמסגרת .

מחוק לנץ הזרם המושרה יתנגד למגמה זאת. הוא יגרום לשדה מגנטי בתוך המסגרת שכיוונו פנימה.

מכלל יד ימין כדי שהזרם המושרה יגרום לשדה מגנטי שכיוונו פנימה בתוך המסגרת ,כיוון הזרם במסגרת צריך להיות בכיוון השעון.

מחוק לנץ הזרם המושרה יתנגד למגמה זאת. הוא יגרום לשדה מגנטי בתוך המסגרת שכיוונו פנימה.

1. חוק לנץ מבוסס על שימור אנרגיה, מבחינת פרקטית נוח להתייחס לשדות המגנטיים ולא להיבטים אנרגטיים.

השדה המגנטי הנוצר מהזרם המושרה מתנגד לשינוי בשדה המגנטי הגרם לזרם המושרה.

2. כיוון הזרם המושרה לא תלוי בכיוון השדה המגנטי בתוך הכריכה. כיון הזרם תלוי במגמת השינוי בשדה המגנטי.

במקרה זה, אם כיוון השדה המגנטי בכריכה היה פנימה ועוצמת הייתה הולכת וקטנה,

ומחוק לנץ, גם במקרה זה כיוון הזרם המושרה יהיה בכיוון השעון.

השדה המגנטי הנוצר מהזרם המושרה מתנגד לשינוי בשדה המגנטי הגרם לזרם המושרה.

2. כיוון הזרם המושרה לא תלוי בכיוון השדה המגנטי בתוך הכריכה. כיון הזרם תלוי במגמת השינוי בשדה המגנטי.

במקרה זה, אם כיוון השדה המגנטי בכריכה היה פנימה ועוצמת הייתה הולכת וקטנה,

ומחוק לנץ, גם במקרה זה כיוון הזרם המושרה יהיה בכיוון השעון.

______________________________________________________________________________________

______________________________________________________________________________________

...

הטיית המסגרת גורמת להקטנת הכא"מ , מחוק אום הזרם קטן.

חוק פראדיי וחוק אום.

נפתח ביטוי המתאר את גודל כא"מ הסוללה , בעזרת חוק פראדיי בהתאם לגרף.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»cos«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#952;«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

הזווית Θ , היא הזווית שבין ווקטור השטח A לבין כיוון השדה המגנטי. לפני הטיית המסגרת ערך הזווית Θ שווה לאפס.
כתוצאה מהטיית המסגרת ערך הזווית Θ גדלה , מביטוי הכא"מ ערך הכא"מ קטן.

מחוק אום , מכיוון שהכא"מ קטן גם עוצמת הזרם קטנה.

1. כדי לענות על סעיף זה בצורה נכונה יש להכיר את ווקטור השטח «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨24px¨»«mover mathcolor=¨#FF0000¨»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«/mstyle»«/math».

גודלו של ווקטור השטח הוא כגודל שטח המסגרת. כיוון וקטור השטח ניצב למסגרת.

הזווית Θ היא הזווית שבין השדה המגנטי לווקטור השטח. ווקטור השטח מתואר באיור הבא:

כפי שניתן לראות מהאיור הבא גאומטרית הזווית Θ שווה לזווית נטיית המישור «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#945;«/mi»«/mstyle»«/math».

2. ככל שזווית נטיית המישור גדולה יותר כך יש פחות קווי שדה העוברים דרך המסגרת. והשינוי בשטף קטן יותר.

קל להבין את המקרה הקיצוני , כאשר זווית נטיית המישור היא 90 מעלות. במקרה קווי השדה לא עוברים דרך המסגרת

שינוי בשדה המגנטי לא יגרום לשינוי בשטף דרך הכריכה.

3. השאלה עוסקת בגודל הזרם, אין משמעות לסימן המינוס בחוק פארדיי . אפשר להתייחס לערך המוחלט.

______________________________________________________________________________________

2. 2019,6- מגנט נע בנפילה חופשית עובר לולאה

______________________________________________________________________________________

...

תוך כדי התקרבות המגנט השטף בכריכה גדל, בהתאם לחוק פראדיי נוצר כא"מ מושרה בכריכה.

חוק פראדיי.

כאשר המגנט מתקרב לכריכה מספר קווי השדה שכיוונם כלפי מטה בתוך הכריכה הולך וגדל.

תוך כדי תנועת המגנט יש שינוי בשטף, בהתאם לחוק פראדיי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» נוצר כא"מ מושרה בכריכה.

כא"מ זה שווה למתח בין קצות הנגד.

1. חוק פראדיי מסביר מדוע נוצר כא"מ מושרה בכריכה, לא מדוע נוצר מתח בין הדקי הנגד.
הנגד מחובר בתוך הכריכה ,בטור לכריכה, זרם זהה זורם דרך הכריכה ודרך הנגד.
יש להניח כי התנגדות הכריכה זניחה ביחס להתנגדות הנגד, כך שהמתח בין הדקי הנגד שווה לכא"מ המושרה.

2. יש לענות על סעיף זה באופן כללי , ללא כל קשר לגרף הנתון בשאלה.

הנגד מחובר בתוך הכריכה ,בטור לכריכה, זרם זהה זורם דרך הכריכה ודרך הנגד.

יש להניח כי התנגדות הכריכה זניחה ביחס להתנגדות הנגד, כך שהמתח בין הדקי הנגד שווה לכא"מ המושרה.

2. יש לענות על סעיף זה באופן כללי , ללא כל קשר לגרף הנתון בשאלה.

______________________________________________________________________________________

______________________________________________________________________________________

...

כאשר המוט מתקרב לכריכה יש יותר קווי שדה כלפי מטה , מחוק לנץ ייווצר שדה מושרה בכריכה כלפי מעלה.

חוץ לנץ.

כאשר המגנט נע כלפי מטה הקוטב הצפוני "N" של המגנט מתקרב לכריכה ויש יותר קווי שדה כלפי מטה בתוך הכריכה.

חוק לנץ קובע שהזרם המושרה מתנגד לסיבה להיווצרותו, לכן כיוון השדה המושרה יהיה כלפי מעלה.

מחוק לנץ קובע שהזרם המושרה מתנגד לסיבה להיווצרותו ,

1. בזמן תנועת המגנט גם לקוטב הדרומי "S" יש השפעה על השטף בכריכה אך השפעה זו זניחה ביחס
להשפעת הקוטב הצפוני "N".

2. המוט נע בתאוצה , גם אם הוא היה נע במהירות קבועה היה שינוי בשטף בשטף בכריכה.

3. השדה המגנטי המושרה בכריכה הוא השדה המגנטי הנוצר מהזרם המושרה.

4. חוק לנץ מתאר את כיוון הזרם המושרה בכריכה , בשאלה זו אין צורה למצוא את כיוון הזרם המושרה בכריכה.

5. כדי לענות נכון על שאלה זו חשוב לזכור שקווי השדה המגנטי יוצאים מהקוטב הצפוני "N" של המגנט.

להשפעת הקוטב הצפוני"N".

______________________________________________________________________________________

...

כיוון הזרם המושרה משתנה לכן גם קוטביות המתח משתנה.

הזרם נע מפוטנציאל גבוה לנמוך, לכן קוטביות המתח הנמדד תלויה בכיוון הזרם.

כאשר המגנט נמצא מעל הכריכה והוא נע כלפי מטה יש יותר קווי שדה כלפי מטה בכריכה היוצאים מהקוטב הצפוני.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה כלפי מעלה, מכלל יד ימין כיוון הזרם דרך הנגד יהיה כלפי מעלה.

כאשר המגנט נמצא מתחת לכריכה והוא נע כלפי מטה יש בכריכה פחות קווי שדה כלפי מטה הנכנסים לקוטב הדרומי.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה כלפי מטה, מכלל יד ימין כיוון הזרם בנגד יהיה כלפי מטה.

במעבר המגנט מתחת למישור הכריכה כיוון הזרם בכריכה מתחלף.

באופן כללי, הזרם נע מפוטנציאל גבוה לפוטנציאל נמוך כאשר כיוון הזרם משתנה קוטביות המתח משתנה.

המתח הנמדד משתנה משלילי לחיובי.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בכריכה כלפי מעלה , מכלל יד ימין כיוון הזרם דרך הנגד יהיה כלפי מעלה .

וכאשר המגנט נע מתחת לכריכה יש פחות קווי שדה כלפי מעלה הנכנסים לקוטב הדרומי.

הזרם נע מפוטנציאל גבוה לפוטנציאל נמוך. כאשר כיוון הזרם משתנה קוטביות המתח משתנה.

1. מומלץ לסמן את קווי השדה המגנטי בקטבים לפני מציאת מגמת שינוי השדה המגנטי בכריכה.

אחרת, קל מאוד לשכוח את העובדה שקווי השדה נכנסים לקוטב הדרומי.

2. מישור הכריכה ניצב לדף לא נוח לתאר את כיוון הזרם בעזרת הכריכה. עדיף לתאר את כיוון הזרם הכריכה ביחס לנגד.

3. המתח משתנה משלילי לחיובי ולא ההיפך מחיובי לשלילי בהתאם לחיבור הדקי מד המתח .

מד המתח מציג את ההפרש שבין הפוטנציאל במוליך האדום לפוטנציאל במוליך השחור .

באיור הבא מתואר מד המתח והזרמים , הזרם I1 המסומן בירוק מתאר את הזרם המושרה כאשר המגנט נע מעל הכריכה.

והזרם I2 המסומן בכחול מתאר את הזרם המושרה כאשר המגנט נע מתחת לכריכה.

אחרת, קל מאוד לשכוח את העובדה שקווי השדה נכנסים לקוטב הדרומי.

______________________________________________________________________________________

______________________________________________________________________________________

...

כאשר המגנט עובר את מישור הכריכה מהירותו גדולה יותר והשינוי בשטף יהיה יותר גדול.
מחוק פראדיי הכא"מ גדול יותר בנקודה C.

מחוק פראדיי הכא"מ גדול יותר בנקודה C.

חוק פראדיי.

המתח הנמדד על ידי מד המתח שווה למתח הכא"מ המושרה.

מחוק פארדיי גודל הכא"מ המושרה תלוי בגודל שינוי השטף בכריכה.

המגנט נע בתאוצת הכובד. מהירותו בנקודה C גדולה יותר ממהירותו בנקודה A,

שינוי השטף בכריכה יהיה יותר גדול כאשר המגנט יחלוף בנקודה C.

לכן, מחוק פארדיי הכא"מ הנוצר בכריכה יהיה גדול יותר כאשר הממגנט יחלוף בנקודה C.

מחוק פארדיי גודל הכא"מ המושרה תלוי בגודל שינוי השטף בכריכה.

ככל שמהירות המגנט גדולה יותר כך שינוי השטף בכריכה גדול יותר.

המגנט נע בתאוצת הכובד מהירותו גדולה יותר לאחר שהוא עובר את מישור הכריכה, לכן המתח המקסימאלי הנמדד ביציאת המגנט מהכריכה הוא גדול יותר .

1. יש לענות על סעיף זה בהיגיון כללי ולא בצורה כמותית.

2. יש שלוש נקודות שבהן הכא"מ שווה לאפס וולט:
א- בתחילת התנועה - בנקודה זו המהירות שווה לאפס, אין שינויי בשטף.
ב- כאשר המגנט חולף במישור הכריכה - הזרם משנה את כיוונו ,בדיוק ברגע זה הזרם שווה לאפס , אין כא"מ מושרה.
ג- כאשר המגנט מרוחק מהכריכה - עוצמת השדה המגנטי בכריכה קטנה , השינוי בשדה המגנטי בכריכה שואף לאפס. אין כא"מ.

3. לא נכון לומר שגודל הכא"מ תלוי רק במהירות המגנט, כך למשל כאשר המגנט עובר את מישור הכריכה והוא מאוד מרוחק ממנה
מהירותו מאוד גדולה אך הכא"מ שווה לאפס.

2. יש שלוש נקודות שבהן הכא"מ שווה לאפס וולט

א- בתחילת התנועה - בנקודה זו המהירות שווה לאפס, אין שינויי בשטף.

ב- כאשר המגנט חולף במישור הכריכה - הזרם משנה את כיוונו ,בדיוק ברגע זה הזרם שווה לאפס , אין כא"מ מושרה.

ג- כאשר המגנט מרוחק מהכריכה - עוצמת השדה המגנטי בכריכה קטנה , השינוי בשדה המגנטי בכריכה שואף לאפס. אין כא"מ.

3. לא נכון לומר שגודל הכא"מ תלוי רק במהירות המגנט, כך למשל כאשר המגנט עובר את מישור הכריכה והוא מאוד מרוחק ממנה

מהירותו מאוד גדולה אך הכא"מ שווה לאפס.

______________________________________________________________________________________

...

מחוק פארדיי ניתן לבטא את שינוי השטף באופן הבא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mo mathvariant=¨bold¨»-«/mo»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/math». מביטוי זה יחידות השטף הן וולט כפול שנייה.

שימוש בביטוי העוסק בגדלים הפיזיקליים: מתח , זמן, ושטף מגנטי. או ביטוי היחידות הנתונות בתלות ביחידות הבסיסיות.

נשתמש בחוק פארדיי:
«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»

נבטא את שינוי השטף בתלות בכא"מ ובזמן:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«/math»

מביטוי זה ניתן לראות שיחידות השטף המגנטי הן וולט כפול שנייה.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»

נבטא את שינוי השטף בתלות בכא"מ ובזמן:

מביטוי זה ניתן לראות שיחידות השטף המגנטי הן וולט כפול שנייה.

1. היחידות המופיעות בסעיף זה הן של שלושת הגדלים המופיעים בחוק פארדיי.
לכן מומלץ לנסות להשתמש בחוק פארדיי כדי לפתור את השאלה.

2. אם לא קיים ביטוי או שלא מוצאים ביטוי העוסק רק ביחידות הרלוונטיות תמיד ניתן לבטא כל אחת מהיחידות בעזרת היחידות הבסיסיות: מטר, ק"ג , שנייה, וקולון.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mrow»«mi mathvariant=¨bold¨»q«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨»«mo»[«/mo»«mi»N«/mi»«mo»]«/mo»«/mstyle»«mrow»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mstyle displaystyle=¨true¨ mathvariant=¨bold¨»«mfrac»«mi»m«/mi»«mi»s«/mi»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#007F00¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#007F00¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle displaystyle=¨true¨»«mfrac»«mrow»«mi mathvariant=¨bold¨»kg«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»m«/mi»«/mrow»«msup»«mi mathvariant=¨bold¨»s«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mfrac»«mi mathvariant=¨bold¨»J«/mi»«mi mathvariant=¨bold¨»C«/mi»«/mfrac»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»m«/mi»«/mrow»«mi mathvariant=¨bold¨»C«/mi»«/mfrac»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«mo mathvariant=¨bold¨»=«/mo»«/mrow»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mi»kg«/mi»«mo»§#183;«/mo»«mi»m«/mi»«/mrow»«msup»«mi»s«/mi»«mn»2«/mn»«/msup»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«/math»

לכן מומלץ לנסות להשתמש בחוק פארדיי כדי לפתור את השאלה.

2. אם לא קיים ביטוי או שלא מוצאים ביטוי העוסק רק ביחידות הרלוונטיות תמיד ניתן לבטא כל אחת מהיחידות בעזרת היחידות הבסיסיות: מטר, ק"ג , שנייה, וקולון.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mrow»«mi mathvariant=¨bold¨»q«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨»«mo»[«/mo»«mi»N«/mi»«mo»]«/mo»«/mstyle»«mrow»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mstyle displaystyle=¨true¨ mathvariant=¨bold¨»«mfrac»«mi»m«/mi»«mi»s«/mi»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#007F00¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#007F00¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle displaystyle=¨true¨»«mfrac»«mrow»«mi mathvariant=¨bold¨»kg«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»m«/mi»«/mrow»«msup»«mi mathvariant=¨bold¨»s«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mfrac»«mi mathvariant=¨bold¨»J«/mi»«mi mathvariant=¨bold¨»C«/mi»«/mfrac»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»N«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»m«/mi»«/mrow»«mi mathvariant=¨bold¨»C«/mi»«/mfrac»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mrow mathcolor=¨#FF0000¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»S«/mi»«mo mathvariant=¨bold¨»]«/mo»«mo mathvariant=¨bold¨»=«/mo»«/mrow»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mi»kg«/mi»«mo»§#183;«/mo»«mi»m«/mi»«/mrow»«msup»«mi»s«/mi»«mn»2«/mn»«/msup»«/mfrac»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»m«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«menclose mathcolor=¨#0000FF¨ notation=¨updiagonalstrike¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/menclose»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«menclose notation=¨updiagonalstrike¨»«msup»«mrow»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mi»kg«/mi»«/mstyle»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«msup»«mi mathvariant=¨bold¨»m«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mrow»«mrow mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»s«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»C«/mi»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«/math»

______________________________________________________________________________________

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨»wb«/mi»«/math»

חוק פראדיי, ניתוח גרפי.

מחוק פארדיי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» מכפלת ערך הכא"מ בזמן שווה לשינוי השטף. בגרף המתאר את הכא"מ בתלות בזמן השטח התחום שווה לשינוי בשטף.

נחשב את גודל שינוי השטף המיוצג בשטח משבצת אחת:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mmultiscripts»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mprescripts»«/mprescripts»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#1488;§#1495;§#1514;«/mi»«mo mathvariant=¨bold¨»§#160;«/mo»«mi mathvariant=¨bold¨»§#1502;§#1513;§#1489;§#1510;§#1514;«/mi»«mo mathvariant=¨bold¨»§#160;«/mo»«/mrow»«none»«/none»«/mmultiscripts»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»Wb«/mi»«/math»

נספור את מספר המשבצות התחומות בפונקציה:

בקירוב תחומות 6 משבצות בקירוב ב 0.15 השניות הראשונות. נחשב את השינוי בשטף בהתאם :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»wb«/mi»«/math»

לכן, השטף המגנטי קטן ב «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»wb«/mi»«/math» ב 0.15 השניות הראשונות.

נחשב את גודל שינוי השטף המיוצג בשטח משבצת אחת:

נספור את מספר המשבצות התחומות בפונקציה:

בקירוב תחומות 6 משבצות בקירוב ב 0.15 השניות הראשונות. נחשב את השינוי בשטף בהתאם :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»wb«/mi»«/math»

לכן, השטף המגנטי קטן ב «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»wb«/mi»«/math» ב 0.15 השניות הראשונות.

1. מאוד קל לטעות בחישוב גודל השטח המיוצג על ידי משבצת אחת. יש לשים לב היטב לערכים בשנתות ולמקדמים בצירים.

2. מהביטוי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»X«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»t«/mi»«/math» ניתן לומר שבגרף המתאר את המהירות בתלות בזמן השטח התחום שווה לשינוי במיקום- להעתק התנועה.
באופן דומה מהביטוי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»t«/mi»«/math» בגרף המתאר את הכא"מ בתלות בזמן השטח התחום שווה לשינוי בשטף.

3. השינוי בשטף הוא שלילי , השטף קטן.

2. מהביטוי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»X«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»t«/mi»«/math» ניתן לומר שבגרף המתאר את המהירות בתלות בזמן השטח התחום שווה לשינוי במיקום- להעתק התנועה.

באופן דומה מהביטוי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»t«/mi»«/math» בגרף המתאר את הכא"מ בתלות בזמן השטח התחום שווה לשינוי בשטף.

______________________________________________________________________________________

3. 2018,5- מוט נע על מסגרת עם שני נגדים

______________________________________________________________________________________

...

מכלל יד שמאל עם יד ימין, הכוח המגנטי מניע את האלקטרונים לקצה N, לכן בנקודה M הפוטנציאל גדול יותר.

כלל יד שמאל עם יד ימין.

האלקטרונים החופשיים נעים עם המוט ימינה, מכלל יד שמאל עם יד ימין כיוון הכוח המגנטי הפועל על האלקטרונים הוא כלפי מטה, אל הנקודה N.

הקצה N יכיל עודף אלקטרונים והקצה M יכיל עודף פרוטונים. הפוטנציאל בנקודה N הוא שלילי ובנקודה M חיובי.

לכן, הפוטנציאל בנקודה M יהיה גדול יותר.

הקצה N יכיל עודף אלקטרונים והקצה M יכיל עודף פרוטונים. הפוטנציאל בנקודה N הוא שלילי ובנקודה M חיובי.

לכן, הפוטנציאל בנקודה M יהיה גדול יותר.

1. האלקטרונים הם חלק מהמוט אך לצורך קביעת הקיטוב החשמלי במוט ההתייחסות אליהם היא כאל מטענים חופשיים.

2. כלל יד שמאל משמש לקביעת כיוון הכוח המגנטי הפועל על מטען חיובי.

כאשר המטען הנע הוא שלילי הכוח המגנטי פועל בכיוון ההפוך, לכן יש להשתמש בכלל יד שמאל עם יד ימין.

3. כיוון תנועת האלקטרונים נקבע בהתאם לכיוון תנועת המוט ולכיוון השדה בלבד.

2. כלל יד שמאל משמש לקביעת כיוון הכוח המגנטי הפועל על מטען חיובי.

כאשר המטען הנע הוא שלילי הכוח המגנטי פועל בכיוון ההפוך, לכן יש להשתמש בכלל יד שמאל עם יד ימין.

3. כיוון תנועת האלקטרונים נקבע בהתאם לכיוון תנועת המוט ולכיוון השדה בלבד.

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»5«/mn»«mi mathvariant=¨bold¨»mV«/mi»«/math»

ביטוי לכא"מ המושרה במוט.

נשתמש בביטוי הכא"מ המושרה בקצותיו של מוט הנע בשדה מגנטי.

כיוון תנועת המוט ניצב לכיוון השדה המגנטי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#176;«/mo»«/math».

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»2«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«/math»

לכן, גודל הכא"מ המושרה בין קצותיו של המוט הוא 5 מילי וולט.

1. בדפי הנוסחאות מופיע ביטוי לכא"מ המושרה במוליך הנע בשדה מגנטי באופן הבא:

הביטוי עוסק במוט הנע בניצב לשדה המגנטי. אם המוט לא נב בניצב יש להשתמש בצורתו המלאה של הביטוי:

2. המוט נע על מסגרת מוליכה מתקבלות שתי כריכות מוליכות בתוכן יש שינוי בשטף.

גודל השינוי בשטף בכריכה הימנית זהה לגודל שינוי השטף בכריכה השמאלית.

נבטא בעזרת חוק פארדיי את גודל הכא"מ המושרה בכל אחת משתי הכריכות:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#934;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»A«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»A«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»X«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»X«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«/math»

הביטוי עוסק במוט הנע בניצב לשדה המגנטי. אם המוט לא נב בניצב יש להשתמש בצורתו המלאה של הביטוי:

2. המוט נע על מסגרת מוליכה מתקבלות שתי כריכות מוליכות בתוכן יש שינוי בשטף.

גודל השינוי בשטף בכריכה הימנית זהה לגודל שינוי השטף בכריכה השמאלית.

נבטא בעזרת חוק פארדיי את גודל הכא"מ המושרה בכל אחת משתי הכריכות:

______________________________________________________________________________________

______________________________________________________________________________________

...

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨»I«/mi»«msub»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/msub»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»mA«/mi»«mo mathvariant=¨bold¨»§#160;«/mo»«mo mathvariant=¨bold¨»,«/mo»«mo mathvariant=¨bold¨»§#160;«/mo»«mo mathvariant=¨bold¨»§#160;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«msub»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msub»«/msub»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mi mathvariant=¨bold¨»mA«/mi»«/mstyle»«/math» .

כיוון הזרם דרך R1 הוא מנקודה P לנקודה K. וכיוון הזרם דרך R2 הוא מנקודה Q לנקודה L. ובמוט מנקודה M לנקודה N.

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«msub mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«msub»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«/mrow»«mn mathvariant=¨bold¨»5«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»mA«/mi»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«msub mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msub»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«msub»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msub»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«/mrow»«mn mathvariant=¨bold¨»10«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»mA«/mi»«/mrow»«/mstyle»«/math»

חוק אום. כיוון הזרם הוא מהפוטנציאל הגבוה לנמוך.

נחשב את עוצמת הזרם דרך כל אחד משני הנגדים בהתאם לגודל הכא"מ המושרה בעזרת חוק אום:

כיוון הזרם הוא מהפוטנציאל הגבוה לפוטנציאל הנמוך.

הפוטנציאל הגבוה במוט הוא בנקודה M, לכן כיוון הזרם בנגד R1 הוא מנקודה P לנקודה K.

כיוון הזרם בנגד R2 הוא מנקודה Q לנקודה L. כיוון הזרם במוט הוא מהנקודה N לנקודה M.

כיוון הזרם הוא מהפוטנציאל הגבוה לפוטנציאל הנמוך.

הפוטנציאל הגבוה במוט הוא בנקודה M, לכן כיוון הזרם בנגד R1 הוא מנקודה P לנקודה K.

וכיוון הזרם בנגד R2 הוא מנקודה Q לנקודה L.

1. הנגדים R1 ו- R2 מחוברים במקביל המתח עליהם זהה ושווה למתח כא"מ הסוללה.

2. לא לשכוח לציין גם את כיוון הזרם במוט. אם אתם נוטים לקרא את השאלה בצורה לא מספיק יסודית, קראו אותה פעמיים.

3. כיוון הזרם בתוך המוט הוא מהפוטנציאל הנמוך לגבוה.

4. בתרשים הבא מתואר הזרם בכל מרכיבי המעגל:

2. יש לציין גם את כיוון הזרם במוט.

______________________________________________________________________________________

______________________________________________________________________________________

...

פועל כוח חיצוני שגודלו 1.5 מיקרו ניוטון , וכיוונו ימינה.

ביטוי כוח הפועל על מוליך נושא זרם הנמצא בתוך שדה מגנטי, וחוק ראשון של ניוטון.

זרם מושרה זורם דרך המוט הנמצא בתוך שדה מגנטי, לכן פועל על המוט כוח מגנטי.

המוט נע במהירות קבועה, מהחוק הראשון של ניוטון שקול הכוחות הפועלים על המוט שווה לאפס, לכן בנוסף לכוח המגנטי פועל כוח חיצוני השווה בגודלו לכוח המגנטי ומנוגד לו בכיוונו.

מכלל יד שמאל , כיוון הכוח המגנטי הפועל על המוט הוא שמאלה , באיור הבא מתואר הכוח המגנטי והכוח החיצוני:

נחשב את גודל הכוח המגנטי הפועל על המוט , בעזרת הביטוי: «math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/mstyle»«/math».

הזרם הזורם במוט שווה לסכום הזרמים הזורמים בנגדים:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»R«/mi»«mn mathvariant=¨bold¨»2«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»mA«/mi»«/mrow»«/mstyle»«/math»

נציב את ערך הזרם בביטוי הכוח המגנטי הפועל על המוט:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»2«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»6«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»N«/mi»«/mrow»«/mstyle»«/math»

לכן, פועל כוח חיצוני של 1.5 מיקרו ניוטון וכיוונו ימינה.

המוט נע במהירות קבועה, מהחוק הראשון של ניוטון שקול הכוחות הפועלים על המוט שווה לאפס, לכן בנוסף לכוח המגנטי פועל כוח חיצוני השווה בגודלו לכוח המגנטי ומנוגד לו בכיוונו.

מכלל יד שמאל , כיוון הכוח המגנטי הפועל על המוט הוא שמאלה , באיור הבא מתואר הכוח המגנטי והכוח החיצוני:

נחשב את גודל הכוח המגנטי הפועל על המוט , בעזרת הביטוי: «math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/mstyle»«/math».

הזרם הזורם במוט שווה לסכום הזרמים הזורמים בנגדים:

נציב את ערך הזרם בביטוי הכוח המגנטי הפועל על המוט:

לכן, פועל כוח חיצוני של 1.5 מיקרו ניוטון וכיוונו ימינה.

1. השאלה היא אם פועל כוח חיצוני לא אם פועל כוח מגנטי.

2. כדי למצוא את כיוון הכוח המגנטי הפועל על מוליך נושא זרם יש להשתמש בכלל יד שמאל עם יד שמאל.

3. תשובה לא שאין בה התייחסות לחוק הראשון של ניוטון איננה תשובה מלאה.
עורך השאלה הוסיף בסוגריים 'תזכורת' בסוגריים שהמוט נע במהירות קבועה, כדי שהתלמידים ישתמשו בחוק הראשון.

4. כדי לא לסתור את שימור האנרגיה הכוח המגנטי פועל נגד כיוון התנועה.

2. כדי למצוא את כיוון הכוח המגנטי הפועל על מוליך נושא זרם יש להשתמש בכלל יד שמאל עם יד שמאל.

3. תשובה לא שאין בה התייחסות לחוק הראשון של ניוטון איננה תשובה מלאה.

עורך השאלה הוסיף בסוגריים 'תזכורת' בסוגריים שהמוט נע במהירות קבועה, כדי שהתלמידים ישתמשו בחוק הראשון.

4. כדי לא לסתור את שימור האנרגיה הכוח המגנטי פועל נגד כיוון התנועה.

______________________________________________________________________________________

...

מפעיל הכוח חיצוני.

משמעות האנרגיה .

מפעיל הכוח החיצוני מבצע עבודה בהנעת המוט ימינה. בביצוע העבודה המפעיל מאבד אנרגיה.

מקור האנרגיה הוא במפעיל הכוח החיצוני.

1. אנרגיה משמעותה יכולת ביצוע עבודה, רק מי שיש לו אנרגיה יכול לבצע עבודה.

כאשר מבוצעת עבודה מבצע העבודה מאבד אנרגיה.

2. לא מפורט מי בדיוק מפעיל את הכוח, הכוח נקרא באופן כללי "כוח חיצוני".

יכול להיות שאדם מחזיק במוט ומושך אותו , ויכול להיות שהמוט קשור בחבל לטרקטור. זהות מפעיל הכוח לא חשובה.

בסוף, משהו מפעיל כוח כדי להניע את המוט ימינה ומי שמפעיל את הכוח הוא מבצע העבודה והוא מקור האנרגיה.

בהתאם לנוסח השאלה יש לענות עליה באופן כללי ולציין שמפעיל הכוח החיצוני הוא מבצע העבודה.

3. השדה המגנטי מפעיל כוח מגנטי על המוט, אך כוח זה איננו מקור האנרגיה של המערכת.

ללא כוח חיצוני המוט לא ינוע. הכוח החיצוני הוא מקור האנרגיה של המערכת.

כאשר מבוצעת עבודה מבצע העבודה מאבד אנרגיה.

2. לא מפורט מי בדיוק מפעיל את הכוח, הכוח נקרא באופן כללי "כוח חיצוני".

יכול להיות שאדם מחזיק במוט ומושך אותו , ויכול להיות שהמוט קשור בחבל לטרקטור. זהות מפעיל הכוח לא חשובה.

בסוף, משהו מפעיל כוח כדי להניע את המוט ימינה ומי שמפעיל את הכוח הוא מבצע העבודה והוא מקור האנרגיה.

בהתאם לנוסח השאלה יש לענות עליה באופן כללי ולציין שמפעיל הכוח החיצוני הוא מבצע העבודה.

3. השדה המגנטי מפעיל כוח מגנטי על המוט, אך כוח זה איננו מקור האנרגיה של המערכת.

ללא כוח חיצוני המוט לא ינוע. הכוח החיצוני הוא מקור האנרגיה של המערכת.

______________________________________________________________________________________

4. 2017,5- מסגרת נעה בסביבת מוליך ישר נושא זרם

______________________________________________________________________________________

...

החוצה מהדף.

כלל יד ימין.

בהתאם לכלל יד ימין, כיוון השדה המגנטי משמאל לתיל הוא החוצה מהדף.

1. בשימוש בכלל יד ימין ,כאשר כיוון האגודל של יד ימין הוא בכיוון הזרם כיוון ארבעת האצבעות בכיוון השדה המגנטי.
מצד שמאל של המוליך, במישור הדף, כיוון קווי השדה הוא החוצה מהדף, כפי שניתן לראות האיור הבא:

2. כאשר נושא זרם מונח על מישור, תמיד בצד אחד של המוליך יש קווי שדה פנימה ובצד השני קווי שדה החוצה.
כמוראה באיור הבא:

מצד שמאל של המוליך, במישור הדף, כיוון קווי השדה הוא החוצה מהדף, כפי שניתן לראות האיור הבא:

2. כאשר נושא זרם מונח על מישור, תמיד בצד אחד של המוליך יש קווי שדה פנימה ובצד השני קווי שדה החוצה.

______________________________________________________________________________________

______________________________________________________________________________________

...

כיוון הזרם המושרה בכריכה הוא מנקודה B לנקודה A.

חוק לנץ.

מחוק לנץ הזרם המושרה מתנגד לסיבה להיווצרותו (למגמת השינוי בשטף המגנטי בכריכה).

כיוון השטף בכריכה הוא החוצה מהדף והוא הולך וגדל, הזרם המושרה מתנגד לשינוי זה, הוא ייצר בכריכה שדה שכיוונו פנימה.

מכלל יד ימין כיוון הזרם המושרה יהיה מנקודה B לנקודה A, כך שבתוך הכריכה כיוון השדה המגנטי יהיה לתוך הדף.

שטח המסגרת קבוע , מביטוי השטף «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#981;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» ניתן לומר שהשטף הולך וגדל .

מחוק לנץ הזרם המושרה מתנגד לסיבה להיווצרותו (למגמת השינוי בשטף המגנטי בכריכה).

מכלל יד ימין כיוון הזרם המושרה יהיה מנקודה B לנקודה A, כך שבתוך הכריכה כיוון השדה המגנטי יהיה לתוך הדף.

1. שטח המסגרת קבוע, כאשר המסגרת מתקרבת למוליך עוצמת השדה המגנטי גדלה .

מביטוי השטף «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#981;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» ניתן לומר שהשטף הולך וגדל.

2. השטף הוא תיאור כמותי , קווי השדה הם תיאור חזותי , השטף וקווי השדה מתארים את אותו רעיון בצורה שונה .

חוק פראדיי מוגדר בעזרת השטף. ניתן להשתמש בחוק לנץ בתיאור החזותי בקווי השדה, במקום בשטף.

במקרה זה, ניתן לומר שכאשר המסגרת נעה ימינה , יש יותר קווי שדה החוצה, הזרם מתנגד לשינוי זה

הוא יצור שדה מגנטי שכיווני במסגרת לתוך הדף. מכלל יד ימין כיוון הזרם יהיה מ B ל A.

3. באופן כללי מקובל לתאר את כיוון הזרם בכריכה ביחס לכיוון השעון (בכיוון השעון או נגד כיוון השעון).

סעיף זה עוסק בכיוון הזרם בין שתי נקודות , אין חשיבות מיוחדת דווקא לשתי נקודות אלו.

4. כדי שיהיה נוח לחשוב על הפתרון מומלץ לסמן את האזור שבו יש שדה חזק בסימון גדול

ואת האזור שבו השדה המגנטי חלש בסימון קטן. ורק לאחר מכן לחשוב על מגמת השינוי בקווי השדה המגנטי בכריכה.

כמוראה באיור הבא:

______________________________________________________________________________________

______________________________________________________________________________________

...

כיוון הזרם המושרה בכריכה הוא מנקודה B לנקודה A.

חוק לנץ

מכלל יד ימין, מצדו הימני של המוליך כיוון קווי השדה הם לתוך הדף.
כפי שניתן לראות באיור הבא:

ככל שהמסגרת מתרחקת מהמוליך השטף בכריכה הולך וקטן. מחוק לזנץ הזרם מתנגד לשינוי זה , הזרם המושרה יגרום לשדה מגנטי לתוך הדף. לכן כיוון הזרם בכריכה יהיה מנקודה B לנקודה A.

כפי שניתן לראות באיור הבא:

ככל שהמסגרת מתרחקת מהמוליך השטף בכריכה הולך וקטן. מחוק לזנץ הזרם מתנגד לשינוי זה , הזרם המושרה יגרום לשדה מגנטי לתוך הדף. לכן כיוון הזרם בכריכה יהיה מנקודה B לנקודה A.

1. קיימים שני שינויים בין תנועת המוליך משמאל למוליך לתנועתו מימין למוליך:
א- באזור השמאלי כיוון השדה המגנטי הוא החוצה מהדף ובאזור הימני כיוון השדה המגנטי הוא לתוך הדף.
ב- בתנועת המסגרת משמאל למוליך השטף גדל. ובתנועת המסגרת מימין למוליך השטף קטן.

כל אחד משני שינויים אלו גורם להיפוך כיוון הזרם המושרה. מכיוון שיש שני שינויים כיוון הזרם לא משתנה כתוצאה
ממעבר הכריכה מהאזור השמאלי לימני.

2. כיוון הזרם קבוע, אך עוצמת הזרם איננה קבועה.

א- באזור השמאלי כיוון השדה המגנטי הוא החוצה מהדף ובאזור הימני כיוון השדה המגנטי הוא לתוך הדף.

ב- בתנועת המסגרת משמאל למוליך השטף גדל. ובתנועת המסגרת מימין למוליך השטף קטן.

כל אחד משני שינויים אלו גורם להיפוך כיוון הזרם המושרה. מכיוון שיש שני שינויים כיוון הזרם לא משתנה כתוצאה

ממעבר הכריכה מהאזור השמאלי לימני.

2. כיוון הזרם קבוע, אך עוצמת הזרם איננה קבועה.

______________________________________________________________________________________

______________________________________________________________________________________

...

כלל יש שמאל וביטוי הכוח המגנטי: «math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF6600¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF6600¨»)«/mo»«/mrow»«/mstyle»«/math».

כיוון הכוח המגנטי הפועל על כל צלע נקבע בהתאם לכלל יד שמאל.

גודלו תלוי בביטוי הכוח המגנטי הפועל על מוליך נושא זרם השרוי בתוך שדה מגנטי: «math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

נסמן בהתאם את כיוון הכוח על כל צלע:

1. עוצמת השדה המגנטי לאורך צלע AB ולאורך צלע DC היא קבועה.
לעומת זאת, לאורך צלעות AD ו-BC פועל שדה מגנטי משתנה, הולך וקטן בגודלו, בהתאם משתנה גם
הכוח המגנטי הפועל על צלעות אלו, הכוח המסומן על הצלעות הוא כוח ממוצע.

2. גם אם לא היה כתוב בשאלה להקפיד על אורכי החצים , היה צריך להקפיד על האורך היחסי של הכוחות המגנטיים.

לעומת זאת, לאורך צלעות AD ו-BC פועל שדה מגנטי משתנה, הולך וקטן בגודלו, בהתאם משתנה גם

הכוח המגנטי הפועל על צלעות אלו, הכוח המסומן על הצלעות הוא כוח ממוצע.

2. גם אם לא היה כתוב בשאלה להקפיד על אורכי החצים , היה צריך להקפיד על האורך היחסי של הכוחות המגנטיים.

______________________________________________________________________________________

______________________________________________________________________________________

...

ביטוי גודלו של הכוח השקול הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mrow»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨»=«/mo»«mo mathvariant=¨bold¨»§#160;«/mo»«mfrac»«mrow»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#956;«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨ mathsize=¨20px¨»2«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«mstyle mathvariant=¨bold¨ mathsize=¨20px¨»«mo»(«/mo»«mi»L«/mi»«mo»+«/mo»«mi»a«/mi»«mo»)«/mo»«/mstyle»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/math»

כיוונו של הכוח השקול הוא שמאלה.

שימוש בביטוי הכוח המגנטי הפועל בין מוליכים נושאי זרם.

הכוח המגנטי השקול הפועל על המסגרת שווה לסכום ארבעת הכוחות הפועלים על צלעות המסגרת.

הכוחות המגנטיים הפועלים על הצלעות האופקיות AD ו- BC זהים בגודלם והפוכים בכיוונם, לכן הם מתקזזים.

נבטא את הכוחות הפועלים על הצלעות האופקיות בעזרת ביטוי הכוח המגנטי הפועל בין שני מוליכים נושאי זרם:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»§#8467;«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»d«/mi»«/mrow»«/mfrac»«/math»

נבטא את הכוח המגנטי הפועל על צלע AB:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mfrac mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mi mathvariant=¨bold¨»a«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8658;«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«/mstyle»«/math»

המרחק בין הצלע CD למוליך נושא הזרם הוא «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»a«/mi»«/math» .
נבטא בהתאם את הכוח המגנטי הפועל על צלע CD:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»CD«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«/mstyle»«/math»

על צלעות המסגרת האנכיות פועלים כוחות נגדיים, שונים בגודלם. הכוח הפועל על צלע CD גדול יותר.
נבטא את הכוח השקול:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mover mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mover mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mover mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»DC«/mi»«/msub»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»DC«/mi»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#956;«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨ mathsize=¨20px¨»2«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»L«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#956;«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨ mathsize=¨20px¨»2«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mstyle mathvariant=¨bold¨ mathsize=¨20px¨»«mo»(«/mo»«mi»L«/mi»«mo»+«/mo»«mi»a«/mi»«mo»)«/mo»«/mstyle»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mrow»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨»=«/mo»«mo mathvariant=¨bold¨»§#160;«/mo»«mfrac»«mrow»«msub»«mi mathsize=¨20px¨ mathvariant=¨bold¨»§#956;«/mi»«mn mathsize=¨20px¨ mathvariant=¨bold¨»0«/mn»«/msub»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»I«/mi»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathsize=¨20px¨ mathvariant=¨bold¨»I«/mi»«mn mathsize=¨20px¨ mathvariant=¨bold¨»1«/mn»«/msub»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathsize=¨20px¨ mathvariant=¨bold¨»2«/mn»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathsize=¨20px¨ mathvariant=¨bold¨»1«/mn»«mstyle mathsize=¨20px¨ mathvariant=¨bold¨»«mo»(«/mo»«mi»L«/mi»«mo»+«/mo»«mi»a«/mi»«mo»)«/mo»«/mstyle»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/menclose»«/math»

כיוון הכוח השקול הוא בכיוון הכוח הגדול FAB שמאלה.

הכוחות המגנטיים הפועלים על הצלעות האופקיות AD ו- BC זהים בגודלם והפוכים בכיוונם, לכן הם מתקזזים.

נבטא את הכוחות הפועלים על הצלעות האופקיות בעזרת ביטוי הכוח המגנטי הפועל בין שני מוליכים נושאי זרם:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»§#8467;«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»d«/mi»«/mrow»«/mfrac»«/math»

נבטא את הכוח המגנטי הפועל על צלע AB:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mfrac mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mi mathvariant=¨bold¨»a«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8658;«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«/mstyle»«/math»

המרחק בין הצלע CD למוליך נושא הזרם הוא «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»a«/mi»«/math» .

נבטא בהתאם את הכוח המגנטי הפועל על צלע CD:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»CD«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«/mstyle»«/math»

על צלעות המסגרת האנכיות פועלים כוחות נגדיים, שונים בגודלם. הכוח הפועל על צלע CD גדול יותר.

נבטא את הכוח השקול:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mover mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mover mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mover mathcolor=¨#0000FF¨»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»DC«/mi»«/msub»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mi mathvariant=¨bold¨»DC«/mi»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#956;«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨ mathsize=¨20px¨»2«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»L«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#956;«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathsize=¨20px¨»I«/mi»«mn mathvariant=¨bold¨ mathsize=¨20px¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨ mathsize=¨20px¨»2«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#183;«/mo»«mstyle mathvariant=¨bold¨ mathsize=¨20px¨»«mo»(«/mo»«mi»L«/mi»«mo»+«/mo»«mi»a«/mi»«mo»)«/mo»«/mstyle»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mrow»«mo mathvariant=¨bold¨»|«/mo»«mi mathvariant=¨bold¨»§#931;F«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨»=«/mo»«mo mathvariant=¨bold¨»§#160;«/mo»«mfrac»«mrow»«msub»«mi mathsize=¨20px¨ mathvariant=¨bold¨»§#956;«/mi»«mn mathsize=¨20px¨ mathvariant=¨bold¨»0«/mn»«/msub»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»I«/mi»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathsize=¨20px¨ mathvariant=¨bold¨»I«/mi»«mn mathsize=¨20px¨ mathvariant=¨bold¨»1«/mn»«/msub»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathsize=¨20px¨ mathvariant=¨bold¨»2«/mn»«mo mathsize=¨20px¨ mathvariant=¨bold¨»§#183;«/mo»«mi mathsize=¨20px¨ mathvariant=¨bold¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathsize=¨20px¨ mathvariant=¨bold¨»1«/mn»«mstyle mathsize=¨20px¨ mathvariant=¨bold¨»«mo»(«/mo»«mi»L«/mi»«mo»+«/mo»«mi»a«/mi»«mo»)«/mo»«/mstyle»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/menclose»«/math»

כיוון הכוח השקול הוא בכיוון הכוח הגדול FAB שמאלה.

מהחוק השלישי של ניוטון, הכוח שהמסגרת מפעילה על המוליך הישר שווה לכוח שהמוליך הישר מפעיל על המסגרת.

במקום למצוא את הכוח השקול הפועל על המסגרת אפשר למצוא את הכוח המגנטי הפועל על המוליך הישר.

השדה המגנטי נוצר סביב המוליך, לכן הצלעות האופקיות של המסגרת לא יוצרות שדה מגנטי במקום בו נמצא המוליך הישר.

המוליך הישר מושפע רק מהצלעות האנכיות של המסגרת.

נבטא את גודל השדה המגנטי שיוצרים כל אחת משתי הצלעות האנכיות במקום בו נמצא המוליך הישר:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»d«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»DC«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mrow»«/mfrac»«/math»

הצלע AB יוצרת במקום בו נמצא המוליך שדה מגנטי כלפי מעלה. הצלע DC יוצרת שדה מגנטי על המוליך כלפי מטה.

נבטא את השדה המגנטי BT הנוצר משתי הצלעות האנכיות במקום בו נמצא המוליך הישר:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»T«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»AB«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»DC«/mi»«/msub»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»T«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»T«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mrow»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«/math»

נמצא את גודל הכוח המגנטי הפועל על המוליך הישר:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mrow»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»a«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»I«/mi»«mspace linebreak=¨newline¨/»«/mrow»«mspace linebreak=¨newline¨/»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»F«/mi»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mrow»«msub»«mi mathvariant=¨bold¨»§#956;«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨»I«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«mrow»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»§#960;«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»L«/mi»«/mfrac»«mo mathvariant=¨bold¨»-«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mrow»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/menclose»«/mstyle»«/math»

במקום למצוא את הכוח השקול הפועל על המסגרת אפשר למצוא את הכוח המגנטי הפועל על המוליך הישר.

השדה המגנטי נוצר סביב המוליך, לכן הצלעות האופקיות של המסגרת לא יוצרות שדה מגנטי במקום בו נמצא המוליך הישר.

המוליך הישר מושפע רק מהצלעות האנכיות של המסגרת.

נבטא את גודל השדה המגנטי שיוצרים כל אחת משתי הצלעות האנכיות במקום בו נמצא המוליך הישר:

הצלע AB יוצרת במקום בו נמצא המוליך שדה מגנטי כלפי מעלה. הצלע DC יוצרת שדה מגנטי על המוליך כלפי מטה.

נבטא את השדה המגנטי BT הנוצר משתי הצלעות האנכיות במקום בו נמצא המוליך הישר:

נמצא את גודל הכוח המגנטי הפועל על המוליך הישר:

______________________________________________________________________________________

______________________________________________________________________________________

...

לא זורם זרם בצלע AB מכיוון שאין שינוי בשטף בכריכה.

חוק פארדי.

המסגרת נעה לאורך המוליך הישר. היא לא מתקרבת ולא מתרחקת לכן אין שינוי בשטף בכריכה .

לפי חוק פארדי לא נוצר כא"מ מושרה בכריכה, לכן לא זורם זרם בצלע AB.

אפשר להסביר מדוע לא נוצר זרם במסגרת גם בעזרת ביטוי הכא"מ במוט הנע בשדה מגנטי.

הקיטוב בצלעות האנכיות הוא זניח, הקיטוב בצלעות האופקיות הוא זהה . ומתקבל המעגל הבא:

במעגל זה מקורות המתח יוצרים זרמים זהם בגודלם ומנוגדים בכיוונם , לכן הזרם השקול יהיה אפס אמפר.

הקיטוב בצלעות האנכיות הוא זניח, הקיטוב בצלעות האופקיות הוא זהה . ומתקבל המעגל הבא:

במעגל זה מקורות המתח יוצרים זרמים זהם בגודלם ומנוגדים בכיוונם , לכן הזרם השקול יהיה אפס אמפר.

______________________________________________________________________________________

5. 2016,5- מוט נע על מסגרת מוליכה עם שתי שדות

______________________________________________________________________________________

...

כן, כתוצאה מהכא"מ המושרה במוט.

כא"מ מושרה במוט.

כאשר המוט זורם באזור 1 נוצר כא"מ מושרה במוט ,לכן כא"מ זה גורם לזרם מושרה בנגד.

האלקטרונים במוט נעים ימינה, מכלל יד שמאל עם יד ימין הכוח המגנטי יניע את האלקטרונים במוט לכיוון הקצה N.

בקצה N יהיה פוטנציאל שלילי ובקצה M יהיה פוטנציאל חיובי.

הזרם ינוע מחוץ למוט , מהפוטנציאל החיובי לפוטנציאל השלילי , דרך הנגד הזרם יעבור מנקודה P1 לנקודה S1.

האלקטרונים במוט נעים ימינה, מכלל יד שמאל עם יד ימין הכוח המגנטי יניע את האלקטרונים במוט לכיוון הקצה N.

בקצה N יהיה פוטנציאל שלילי ובקצה M יהיה פוטנציאל חיובי.

הזרם ינוע מחוץ למוט , מהפוטנציאל החיובי לפוטנציאל השלילי , דרך הנגד הזרם יעבור מנקודה P1 לנקודה S1.

1. ניתן לקבוע בעזרת חוק פראדיי שבמהלך תנועת המוט זורם זרם בנגד.
בזמן תנועת המוט באזור 1 יש שינוי בשטף בכריכה לכן נוצר כא"מ מושרה וזורם זרם בנגד.

2. את כיוון הזרם בנגד ניתן למצוא בעזרת חוק לנץ. כאשר המוט נע ימינה בתוך השדה המגנטי יש יותר קווי שדה פנימה.
הזרם מתנגד למגמת שינוי זו, הוא מייצר קווי שדה בכריכה החוצה, מכלל יד ימין כיוון הזרם בנגד יהיה מנקודה P1 ל S1.

בזמן תנועת המוט באזור 1 יש שינוי בשטף בכריכה לכן נוצר כא"מ מושרה וזורם זרם בנגד.

2. את כיוון הזרם בנגד ניתן למצוא בעזרת חוק לנץ. כאשר המוט נע ימינה בתוך השדה המגנטי יש יותר קווי שדה פנימה.

הזרם מתנגד למגמת שינוי זו, הוא מייצר קווי שדה בכריכה החוצה, מכלל יד ימין כיוון הזרם בנגד יהיה מנקודה P1 ל S1.

______________________________________________________________________________________

______________________________________________________________________________________

...

עבודת הכוח F1 שווה לכמות החום המתפתחת בנגד R. האנרגיה הקינטית של המוט לא משתנה, כל האנרגיה מושקעת בנגד.

עבודת כוח לא משמר שווה לשינוי באנרגיה של המערכת.

מפעיל הכוח F1 מבצע עבודה על המוט במערכת, אנרגיה עוברת ממפעיל הכוח F1 למערכת.

מהירות המוט לא משתנה, לכן גם האנרגיה הקינטית של המוט לא משתנה.

כל האנרגיה המושקעת על ידי מפעיל הכוח F1 עוברת לנגד ומתפתחת כחום בנגד.

מהירות המוט לא משתנה, לכן גם האנרגיה הקינטית של המוט לא משתנה.

כל האנרגיה המושקעת על ידי מפעיל הכוח F1 עוברת לנגד ומתפתחת כחום בנגד.

1. לצרכנים יש עבודות שונות , העבודה של הנגד באה לידי ביטוי כחום בלבד.

2. אפשר לחשב את העבודה המכנית שמבצע הכוח F1 ואת העבודה החשמלית של הנגד(חום)

נחשב את עבודת הכוח F1 בהנעת המוט באזור 1:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»X«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#920;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#920;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»04«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»4«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»J«/mi»«mspace linebreak=¨newline¨»«/mspace»«/math»

נחשב את העבודה החשמלית של הנגד:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»R«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#916;X«/mi»«mi mathvariant=¨bold¨»V«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»01«/mn»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»4«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»J«/mi»«/math»

מכאן שהעבודה המכנית של הכוח F1 בזמן תנועת המוט באזור 1, שווה לעבודה החשמלית של הנגד.
מכאן שכל עבודת הכוח F1 תומר לחום בנגד.

2. אפשר לחשב את העבודה המכנית שמבצע הכוח F1 ואת העבודה החשמלית של הנגד(חום)

נחשב את עבודת הכוח F1 בהנעת המוט באזור 1:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«msub»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/msub»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»|«/mo»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»X«/mi»«mo mathvariant=¨bold¨»|«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#920;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8710;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#920;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»04«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»4«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»J«/mi»«mspace linebreak=¨newline¨»«/mspace»«/math»

נחשב את העבודה החשמלית של הנגד:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»R«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#916;X«/mi»«mi mathvariant=¨bold¨»V«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»01«/mn»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»4«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»J«/mi»«/math»

מכאן שהעבודה המכנית של הכוח F1 בזמן תנועת המוט באזור 1, שווה לעבודה החשמלית של הנגד.

מכאן שכל עבודת הכוח F1 תומר לחום בנגד.

______________________________________________________________________________________

...

כיוון הזרם דרך הנגד הוא מנקודה S1 לנקודה P1.

מציאת הזרם בהתאם לקיטוב החשמלי במוט , דרך נוספת חוק לנץ.

באזור 2 כיוון השדה המגנטי הוא החוצה מהדף, בהתאם לכיוון תנועת המוט בשדה מכלל יד שמאל עם יד ימין פועל כוח על האלקטרונים בכיוון הקצה M.בקצה המוט M יהיה פוטנציאל שלילי ובקצה N פוטנציאל חיובי.

הזרם נע מחוץ למוט, מהפוטנציאל הגבוה לנמוך , דרך הנגד כיוון הזרם הוא מנקודה S1 לנקודה P1.

דרך נוספת - ניתן למצוא את כיוון הזרם בעזרת חוק לנץ.

כאשר המוט נע ימינה יש יותר קווי שדה החוצה בתוך הכריכה. הזרם המושרה מתנגד למגמה זו . הזרם המושרה גורם לשדה מגנטי פנימה בכריכה, מכלל יד ימין כיוון הזרם המושרה בכריכה יהיה בכיוון השעון , דרך הנגד כיוון הזרם הוא מנקודה S1 לנקודה P1.

דרך נוספת - ניתן למצוא את כיוון הזרם בעזרת חוק לנץ. כאשר המוט נע ימינה יש יותר קווי שדה החוצה בתוך הכריכה. הזרם המושרה מתנגד למגמה זו , הזרם המושרה גורם לשדה מגנטי פנימה בכריכה, מכלל יד ימין כיוון הזרם המושרה בכריכה יהיה בכיוון השעון , דרך הנגד כיוון הזרם הוא מנקודה S1 לנקודה P1.

1. בתוך הכריכה קיים גם שדה מגנטי שכיוונו פנימה אך כאשר המוט נע באזור 2, אין השפעה לשדה זה על הזרם המושרה.

מבחינת ביטוי הכא"מ הנוצר במוט- המוט לא נע בשדה זה . לכן אין לשדה השפעה על הכא"מ הנוצר במוט.

מבחינת חוק פראדיי- השטף הנוצר משדה זה לא משתנה כאשר המוט נע באזור 2.

2. המוט נע בתאוצה, המהירות משתנה בקצב קבוע לכן הכא"מ במקרה זה הוא לא קבוע הוא הולך וגדל.

מבחינת ביטוי הכא"מ הנוצר במוט- «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/mrow»«/mstyle»«/math» המהירות הולכת וגדלה. בהתאם בכא"מ הולך וגדל.

מבחינת חוק פראדיי- בגלל שהמהירות גדלה השטף משתנה בקצב הולך וגדל. לכן גם הכא"מ הולך וגדל.

מבחינת ביטוי הכא"מ הנוצר במוט- המוט לא נע בשדה זה . לכן אין לשדה השפעה על הכא"מ הנוצר במוט.

מבחינת חוק פראדיי- השטף הנוצר משדה זה לא משתנה כאשר המוט נע באזור 2.

2. המוט נע בתאוצה, המהירות משתנה בקצב קבוע לכן הכא"מ במקרה זה הוא לא קבוע הוא הולך וגדל.

מבחינת חוק פראדיי- בגלל שהמהירות גדלה השטף משתנה בקצב הולך וגדל. לכן גם הכא"מ הולך וגדל.

______________________________________________________________________________________

...

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»01«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»025«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mstyle»«/math»

ביטוי כא"מ הנוצר במוט הנע בשדה מגנטי וחוק אום.

מהירות המוט הולכת וגדלה , בהתאם גם הכא"מ המושרה במוט הולך וגדל.

נכתוב ביטוי לכא"מ המושרה במוט בתלות בזמן:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

המוט נע בניצב לשדה המגנטי, נבטא את המהירות של המוט בהתאם לנתוני תנועתו:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»(«/mo»«msub»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

נבטא את הזרם בעזרת חוק אום:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«msub»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/mrow»«/mstyle»«/math»

נציב את נתוני השאלה ונקבל את ביטוי הזרם כפונקציה של הזמן:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»90«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»02«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«mrow»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»01«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»01«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»025«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/menclose»«/mstyle»«/math»

נכתוב ביטוי לכא"מ המושרה במוט בתלות בזמן:

המוט נע בניצב לשדה המגנטי, נבטא את המהירות של המוט בהתאם לנתוני תנועתו:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»(«/mo»«msub»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»0«/mn»«/msub»«mo mathvariant=¨bold¨»+«/mo»«mi mathvariant=¨bold¨»a«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

נבטא את הזרם בעזרת חוק אום:

נציב את נתוני השאלה ונקבל את ביטוי הזרם כפונקציה של הזמן:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»90«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»02«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«mrow»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mrow»«mn mathvariant=¨bold¨»4«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»01«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»025«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»01«/mn»«mo mathvariant=¨bold¨»+«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»025«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/menclose»«/mstyle»«/math»

1. הכא"מ תלוי במהירות המוט , חשוב לשים לב שבאזור 2 המוט מתחיל לנוע ממהירות התחלתית.

2. הכוח המניע את המוט הולך וגדל וגם הכוח המגנטי הולך וגדל בהתאמה.
התאוצה קבועה מכאן שהכוח השקול קבוע.

2. הכוח המניע את המוט הולך וגדל וגם הכוח המגנטי הולך וגדל בהתאמה.

הכוח השקול קבוע והתאוצה קבועה.

______________________________________________________________________________________

______________________________________________________________________________________

...

עבודת הכוח F2 גדולה מכמות החום המתפתחת בנגד. עבודת הכוח גורמת בנוסף לחימום הנגד להגדלת האנרגיה הקינטית.

עבודת הכוח הלא משמר שווה לשינוי באנרגיה של המערכת.

הכוח F2 גורם למוט לנוע במהירות הולכת וגדלה .

עבודתו גורמת לחימום הנגד ובנוסף היא מגדילה את האנרגיה הקינטית של המוט.

לכן, עבודת הכוח F2 הפועל באזור 2 גדולה מכמות החום המתפתחת בנגד.

עבודתו גורמת לחימום הנגד . אך בנוסף היא מגדילה את האנרגיה הקינטית של המוט.

לכן, עבודת הכוח F2 גדולה מכמות החום המתפתחת בנגד.

1. במסגרת לימודי התיכון חושבים בעיקר על שימור אנרגיה מכנית.
חשוב לזכור שאנרגיה נשמרת תמיד גם כשהאנרגיה המכנית לא נשמרת.

2. כאשר גוף מבצע עבודה על גוף אחר הוא מעביר אליו אנרגיה.

האנרגיה דומה לכמות הכסף שיש לכל אדם והעבודה דומה לעסקה המתבצעת.
בכל ביצוע עסקה כסף עובר מאדם לאדם אך סך כל הכסף שיש לאדם הוא קבוע.

3. לפני הפעלת הכוח למפעיל הכוח יש אנרגיה ולמערכת אין אנרגיה.
מפעיל הכוח מבצע עבודה על המערכת הוא מעביר אנרגיה ממנו אל המערכת.
עבודה זו גורמת להגדלת מהירות המוט וגם ליצירת זרם בנגד.

4. השאלה בסעיף זה היא מסוג השאלות שצריך לקרא כמה פעמים ולקחת קצת זמן להרהר...

עד שמבינים שהנקודה החשובה היא שבמקרה זה בניגוד למקרה הקודם המוט מאיץ.

חשוב לזכור אנרגיה נשמרת תמיד לא תמיד כאנרגיה מכנית.

2. כאשר גוף מבצע עבודה על גוף אחר הוא מעביר אליו אנרגיה.

האנרגיה דומה לכמות הכסף שיש לכל אדם והעבודה דומה לעסקה המתבצעת.

סך כל הכסף בעולם הוא קבוע , בכל ביצוע עסקה כסף עובר מאדם לאדם.

3. לפני הפעלת הכוח למפעיל הכוח יש אנרגיה ולמערכת אין אנרגיה.

מפעיל הכוח מבצע עבודה על המערכת הוא מעביר אנרגיה ממנו אל המערכת.

עבודה זו גורמת להגדלת מהירות המוט וגם ליצירת זרם בנגד.

4. השאלה בסעיף זה היא מסוג השאלות שצריך לקרא כמה פעמים ולקחת קצת זמן להרהר עד שמבינים

שהנקודה החשובה היא שבמקרה זה בניגוד למקרה הקודם המוט מאיץ.

______________________________________________________________________________________

6. 2015,5- מסגרת נכנסת באלכסון לשדה

______________________________________________________________________________________

...

בכניסת המסגרת לשדה יש שינוי בשטף בכריכה, שינוי זה גורם לכא"מ המושרה היוצר זרם בכריכה.

חוק פארדי.

כאשר המסגרת נכנסת לשדה, מספר קווי השדה בתוך המסגרת הולך וגדל. השטף במסגרת הולך וגדל .

מחוק פארדי כתוצאה משינוי בשטף בכריכה נוצר כא"מ מושרה היוצר זרם בכריכה.

הרגע t הוא לא רגע מסוים, הוא כל רגע מרגע תחילת כניסת המסגרת ועד שכל המסגרת נמצאת בתוך השדה.

2. לפני כניסת המסגרת ואחרי שכל המסגרת נמצאת בתוך השדה המגנטי , אין שינוי בשטף בכריכה.

______________________________________________________________________________________

______________________________________________________________________________________

...

כיוון הזרם הוא נגד כיוון השעון.

חוק לנץ.

בזמן כניסת המסגרת לשדה יש יותר קווי שדה פנימה, מחוק לנץ הזרם המושרה יתנגד למגמת שינוי זאת, הזרם המושרה

יצור בתוך המסגרת שדה מגנטי שכיוונו החוצה, מכלל יד ימין כיוון הזרם יהיה נגד כיוון השעון.

בשימוש בכללי הידיים אין צורך לפרט את כיווני האצבעות רק לציין את שם הכלל ואת המסקנה העולה מהשימוש בכלל.

______________________________________________________________________________________

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»§#934;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»t«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/math»

ביטוי השטף בתלות בזמן בהתאם לביטוי שטח אזור החפיפה.

בהתאם לתנועת המסגרת, אזור חפיפת המסגרת בתוך השדה הוא ריבועי, והוא הולך וגדל עם תנועת המסגרת.

השטף המגנטי תלוי בשטח אזור החפיפה ,בשדה המגנטי B , ובזווית «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«/mstyle»«/math» שבין ווקטור השטח (ניצב לכריכה) לווקטור השדה המגנטי.

לפי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math».

ערך הזווית «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«/mstyle»«/math» שווה לאפס. עוצמת השדה המגנטי קבוע . נבטא את גיאומטרית את שטח אזור החפיפה בתלות בזמן.

המסגרת נעה בזווית 45 מעלות מתחת לאופק נסמן את כיוון תנועת המסגרת α . נסמן את אורך צלע האזור החפיפה הריבועי ב X.

כמוראה ב איור הבא:

נבטא את אורך הצלע X בתלות בזמן בהתאם למהירות המסגרת:

נבטא את שטח החפיפה בתלות בזמן, בעזרת X:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»45«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mspace linebreak=¨newline¨»«/mspace»«/math»

נכתוב ביטוי לשטף:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»§#934;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»t«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/menclose»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«/math»

נסמן את אורך צלע האזור החפיפה הריבועי ב X. המסגרת נעה בזווית 45 מעלות מתחת לאופק נסמן את כיוון תנועת המסגרת α

כמוראה ב איור הבא:

1. מצאנו ביטוי לשטח מהתנועה האופקית של המסגרת, בדומה לשימוש בעיקרון אי תלות התנועות בתנועה בליסטית.

2. כיוון המהירות הנתונה הוא אלכסוני. ניתן להגדיר את X כאלכסון אזור החפיפה ולבטא את שטח האזור בתלות בX.
באופן הבא:

נבטא את שטח אזור החפיפה בתלות בזמן:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»X«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»cos«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»45«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»45«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math»

נבטא בהתאם את השטף:
«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#934;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«/math»

3. אם ברגע t=0 השטף בכריכה היה שונה מאפס, היה מתקבל ביטוי שונה לשטף בתלות בזמן.

2. כיוון המהירות הנתונה הוא אלכסוני. ניתן להגדיר את X כאלכסון אזור החפיפה ולבטא את שטח האזור בתלות בX.

באופן הבא:

נבטא את שטח אזור החפיפה בתלות בזמן:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»X«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»cos«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»45«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»45«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math»

נבטא בהתאם את השטף:

3. אם ברגע t=0 השטף בכריכה היה שונה מאפס, היה מתקבל ביטוי שונה לשטף בתלות בזמן.

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/math»

חוק פארדיי.

מחוק פארדיי הכא"מ שווה לקצב שינוי השטף:

1. חלק מהתיל נמצא בתוך השדה וחלק מחוץ לשדה , מבחינת חוק פארדיי אין לכך משמעות.

2. ניתן למצוא את ביטוי הכא"מ המושרה בעזרת הביטוי לכא"מ הנוצר במוט הנע בשדה מגנטי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

במהלך כניסת המסגרת לשדה המגנטי יש שני מוטות הנעים בתוך השדה.

ניתן לומר שמוט אחד נע בכיוון אופקי ואורכו הולך וגדל. ומוט נוסף נע בכיוון אנכי ואורכו הולך וגדל באופן דומה.

מהירות המוטות זהה, אורכם משתנה באופן זהה, לכן נוצר כא"מ זהה במוטות.

נמצא את הכא"מ המושרה במוט הנע בכיוון האופקי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold-italic¨ mathcolor=¨#FF0000¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»`«/mo»«/mstyle»«/math»:

נבטא את אורך המוט הנע בכיוון האופקי Lx בתלות בזמן, בהתאם למהירות המסגרת V:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»x«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»x«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«/math»

נכתוב ביטוי לכא"מ המושרה במוט האופקי:

המוט נע במישור הניצב לשדה המגנטי , לכן: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#952;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#176;«/mo»«/math». המוט נע בכיוון אופקי במהירות «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» .

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»V«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»x«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#007F00¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#007F00¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#007F00¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#183;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#FF0000¨»t«/mi»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»45«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mspace linebreak=¨newline¨»«/mspace»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»X«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«/math»

כא"מ זהה נוצר גם במוט הנע בכיוון האנכי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»x«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»y«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«/mrow»«/mstyle»«/math»

מבחינה חשמלית הכא"מ הנוצר מהמוט הנע בכיוון האופקי מחובר בטור לכא"מ הנוצר מהמוט הנע בכיוון האנכי.

נבטא את הכא"מ המושרה במסגרת:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»x«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»Y«/mi»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»`«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mn mathvariant=¨bold¨»2«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/menclose»«/math»

כתרגול נחמד לנסות לפתור שאלה כזאת בעזרת ביטוי כא"מ הנוצר במוט.

במבחן עדיף לפתור הקצרה והפשוטה בעזרת חוק פארדיי.

2. חלק מהתיל נמצא בתוך השדה וחלק מחוץ לשדה , מבחינת חוק פארדיי אין לכך משמעות.

____________________________________________________________________________________________

______________________________________________________________________________________

...

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/math»

חוק אום.

נבטא את הזרם בעזרת חוק אום:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/menclose»«/math»

התנגדות התיל (כל המסגרת) לא תלויה במיקום המסגרת ביחס לשדה המגנטי.

______________________________________________________________________________________

...

עוצמת הזרם לא קבועה.

שימוש בביטוי הזרם.

הזמן שבין רגע t0 לרגע T . הוא זמן כניסת המסגרת לשדה המגנטי, הזמן t.

בסעיף קודם מצאנו את ביטוי הזרם : «math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨»V«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/mrow»«/mstyle»«/math»

מביטוי זה ניתן לראות שככל שהזמן עובר עוצמת הזרם גדלה. עוצמת הזרם היא לא קבועה.

1. למרות שהמסגרת נעה במהירות קבועה, בהתאם לצורת כניסת המסגרת לשדה המגנטי, תוספת קווי השדה בתוך הכריכה איננה קבועה.

אם המסגרת הייתה נעה באותה מהירות קבועה אך הייתה נכנסת לשדה המגנטי בצורה הבאה:

תוספת קווי השדה הייתה קבועה , הכא"מ היה קבוע והזרם המושרה היה גם הוא קבוע.

2. לאחר כתיבת ביטוי הזרם, ברור שעוצמת המשתנה . לרוב , הסעיף האחרון בכל שאלה הוא הסעיף המאתגר ביותר.

מקרה זה הוא יוצא דופן.

אם המסגרת הייתה נעה באותה מהירות קבועה אך הייתה נכנסת לשדה המגנטי בצורה הבאה:

תוספת קווי השדה הייתה קבועה , הכא"מ היה קבוע והזרם המושרה היה גם הוא קבוע.

2. לאחר כתיבת ביטוי הזרם, ברור שעוצמת המשתנה . לרוב , הסעיף האחרון בכל שאלה הוא הסעיף המאתגר ביותר.

מקרה זה הוא יוצא דופן.

______________________________________________________________________________________

7. 2014,4- מסגרת משוחררת ממנוחה נכנסת ויוצאת משדה

______________________________________________________________________________________

...

בשלב ראשון- פועל כוח הכובד וכוח מגנטי הולך וגדל - הכוח השקול הולך וקטן.

בשלב השני- פועל רק כוח הכובד, הכוח השקול לא משתנה.

בשלב השלישי- פועל כוח הכובד וכוח מגנטי הולך וגדל - הכוח השקול הולך וקטן.

בשלב השני- פועל רק כוח הכובד, הכוח השקול לא משתנה.

בשלב השלישי- פועל כוח הכובד וכוח מגנטי הולך וגדל - הכוח השקול הולך וקטן.

יש לקשר בין תנועת המסגרת לכוח המגנטי.

שלב 1 - המסגרת נכנסת לשדה המגנטי.

בהתאם לתנועת המסגרת, יש יותר קווי שדה פנימה בתוך המסגרת.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה בכיוון החוצה, לכן מכלל יד ימין יזרום זרם נגד כיוון השעון.

וכל עוד לא כל המסגרת נכנסה לשדה יפעל כוח מגנטי על המסגרת כלפי מעלה .

מהירות המסגרת הולכת וגדלה, קצב שינוי השטף הולך וגדל. עוצמת הזרם הולכת וגדלה ובהתאם הכוח המגנטי הולך וגדל.

על המסגרת פועל כוח הכובד כלפי מטה וכוח מגנטי הולך וגדל כלפי מעלה. הכוח השקול הפועל על המסגרת הולכת וקטן.

שלב 2- המסגרת נמצאת כולה בתוך השדה המגנטי.

בשלב זה כל המסגרת נמצאת בתוך השדה המגנטי:

מכיוון שכל המסגרת נמצאת בתוך השדה אין שינוי במספר קווי השדה בכריכה. השטף בכריכה הוא קבוע.

לא נוצר כא"מ מושרה, לא זורם זרם בכריכה ולא פועל כוח מגנטי.

הכוח היחיד הפועל על הכריכה הוא כוח הכובד, הכוח השקול לא משתנה והוא שווה למשקל הכריכה.

שלב 3- המסגרת יוצאת מהשדה.

בהתאם לתנועת המסגרת, יש פחות קווי שדה פנימה בתוך המסגרת.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה בכיוון פנימה, לכן מכלל יד ימין יזרום זרם בכיוון השעון.
וכל עוד לא כל המסגרת יצאה משדה יפעל כוח מגנטי על המסגרת כלפי מעלה, הולך וגדל .
בנוסף, יפעל על המסגרת כוח הכובד כלפי מטה.

על הכריכה פועל כוח הכובד כלפי מטה וכוח מגנטי כלפי מעלה הולך וגדל, לכן הכוח השקול הפועל על המסגרת הולך וקטן.

בהתאם לתנועת המסגרת, יש יותר קווי שדה פנימה בתוך המסגרת.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה בכיוון החוצה, לכן מכלל יד ימין יזרום זרם נגד כיוון השעון.

וכל עוד לא כל המסגרת נכנסה לשדה יפעל כוח מגנטי על המסגרת כלפי מעלה .

מהירות המסגרת הולכת וגדלה, קצב שינוי השטף הולך וגדל. עוצמת הזרם הולכת וגדלה ובהתאם הכוח המגנטי הולך וגדל.

על המסגרת פועל כוח הכובד כלפי מטה וכוח מגנטי הולך וגדל כלפי מעלה. הכוח השקול הפועל על המסגרת הולכת וקטן.

שלב 2- המסגרת נמצאת כולה בתוך השדה המגנטי.

בשלב זה כל המסגרת נמצאת בתוך השדה המגנטי:

מכיוון שכל המסגרת נמצאת בתוך השדה אין שינוי במספר קווי השדה בכריכה. השטף בכריכה הוא קבוע.

לא נוצר כא"מ מושרה, לא זורם זרם בכריכה ולא פועל כוח מגנטי.

הכוח היחיד הפועל על הכריכה הוא כוח הכובד, הכוח השקול לא משתנה והוא שווה למשקל הכריכה.

שלב 3- המסגרת יוצאת מהשדה.

בהתאם לתנועת המסגרת, יש פחות קווי שדה פנימה בתוך המסגרת.

מחוק לנץ הזרם המושרה יוצר שדה מגנטי בתוך הכריכה בכיוון פנימה, לכן מכלל יד ימין יזרום זרם בכיוון השעון.

וכל עוד לא כל המסגרת יצאה משדה יפעל כוח מגנטי על המסגרת כלפי מעלה, הולך וגדל .

בנוסף, יפעל על המסגרת כוח הכובד כלפי מטה.

על הכריכה פועל כוח הכובד כלפי מטה וכוח מגנטי כלפי מעלה הולך וגדל, לכן הכוח השקול הפועל על המסגרת הולך וקטן.

1. אפשר לענות על השאלה בעזרת ביטוי הכא"מ המושרה במוט הנע בשדה מגנטי.

המסגרת מורכבת מארבעה מוליכים ישרים, שניים אופקיים ושניים אנכיים. הקיטוב הנוצר במוליכים האנכיים הוא זניח.
כאשר מוליך אופקי נע בתוך השדה המגנטי נוצר בו כאמ מושרה.

בשלב הראשון - המוט האופקי התחתון נכנס לשדה המגנטי, נוצר כא"מ מושרה במוט. בקצה הימני של המוט יש פוטנציאל חיובי.
בקצה השמאלי הפוטנציאל שלילי, בהתאם לכיוון הזרם מכלל יד שמאל פועל כוח מגנטי כלפי מעלה
על המוט האופקי התחתון.
מהירות המוט הולכת וגדלה לכן הכא"מ גדל, עוצמת הזרם גדלה. והכוח המגנטי הולך וגדל.
כוח הכובד קבוע מכיוון שהכוח המגנטי גדל, הכוח השקול הולך וקטן.

\

בשלב השני - שני המוטות האופקיים נמצאים בתוך השדה המגנטי. נוצר כא"מ מושרה במוט העליון, וכא"מ מושרה זהה במוט
התחתון. נוצרים שני זרמים זהים בגודלם והפוכים בכיוונם.

בשלב השלישי - המוט האופקי התחתון יוצא מהשדה המגנטי, נוצר כא"מ מושרה רק במוט העליון .

בקצה הימני של המוט יש פוטנציאל חיובי. בקצה השמאלי הפוטנציאל שלילי.

בהתאם לכיוון הזרם מכלל יד שמאל פועל כוח מגנטי כלפי מעלה על המוט האופקי העליון.

מהירות המוט הולכת וגדלה לכן הכא"מ גדל, עוצמת הזרם גדלה. והכוח המגנטי הולך וגדל.
כוח הכובד קבוע מכיוון שהכוח המגנטי גדל, הכוח השקול הולך וקטן.

2. השלב השלישי מעט מטעה, הכריכה נעה בתאוצה הולכת וקטנה, אך המהירות הולכת וגדלה.
הכא"מ המושרה תלוי במהירות הכריכה ולא בתאוצתה.

3. בשלב הראשון הכריכה נכנסת לשדה , ובשלב השלישי היא יוצאת מהשדה ,אך בשני המקרים הכוח השקול הולך וקטן.
זה נובע מכך שבשני המקרים כיוון הזרם במוט האופקי הנמצא בתוך השדה הוא זהה . ובשני המקרים מהירות הכריכה גדלה.

המסגרת מורכבת מארבעה מוליכים ישרים, שניים אופקיים ושניים אנכיים. הקיטוב הנוצר במוליכים האנכיים הוא זניח.

כאשר מוליך אופקי נע בתוך השדה המגנטי נוצר בו כאמ מושרה.

בשלב הראשון - המוט האופקי התחתון נכנס לשדה המגנטי, נוצר כא"מ מושרה במוט. בקצה הימני של המוט יש פוטנציאל חיובי.

בקצה השמאלי הפוטנציאל שלילי, בהתאם לכיוון הזרם פועל כוח מגנטי כלפי מעלה על המוט האופקי התחתון.

מהירות המוט הולכת וגדלה לכן הכא"מ גדל, עוצמת הזרם גדלה. והכוח המגנטי הולך וגדל.

כוח הכובד קבוע מכיוון שבכוח המגנטי גדל, הכוח השקול הולך וקטן.

בשלב השני - שני המוטות האופקיים נמצאים בתוך השדה המגנטי. נוצר כא"מ מושרה במוט העליון, וכא"מ מושרה זהה במוט

התחתון. נוצרים שני זרמים זהים בגודלם והפוכים בכיוונם.

בשלב השלישי - המוט האופקי התחתון נכנס לשדה המגנטי, נוצר כא"מ מושרה במוט. בקצה הימני של המוט יש פוטנציאל חיובי.
בקצה השמאלי הפוטנציאל שלילי, בהתאם לכיוון הזרם פועל כוח מגנטי כלפי מעלה על המוט האופקי התחתון.
מהירות המוט הולכת וגדלה לכן הכא"מ גדל, עוצמת הזרם גדלה. והכוח המגנטי הולך וגדל.
כוח הכובד קבוע מכיוון שבכוח המגנטי גדל, הכוח השקול הולך וקטן.

______________________________________________________________________________________

______________________________________________________________________________________

...

שלב 1- יש זרם, בכיוון נגדי לכיוון השעון.
שלב 2- אין זרם.
שלב 3- יש זרם, בכיוון השעון.

שלב 2- אין זרם.

שלב 3- יש זרם, בכיוון השעון.

חוק פארדי וחוק לנץ.

שלה 1- יש שינוי בשטף בתוך המסגרת. מחוק פארדי נוצר כא"מ מושרה. הכא"מ גורם לזרם מושרה במסגרת.

בזמן תנועת המסגרת מספר קווי השדה פנימה בתוך המסגרת הולך וגדל,מחוק לנץ הזרם המושרה ייצר שדה מגנטי

בתוך הכריכה שכיוונו החוצה מהדף, מכלל יד ימין כיוון הזרם המושרה יהיה נגד כיוון השעון.

שלב 2- אין שינוי בשטף בכריכה לכן לא נוצר כא"מ ולא יזרום זרם מושרה במסגרת.

שלב 3- יש שינוי בשטף בתוך המסגרת. מחוק פארדי נוצר כא"מ מושרה. הכא"מ גורם לזרם מושרה במסגרת.

בזמן תנועת המסגרת מספר קווי השדה פנימה בתוך המסגרת הולך וקטן, מחוק לנץ הזרם המושרה ייצר שדה מגנטי

בתוך הכריכה שכיוונו פנימה לתוך הדף, מכלל יד ימין כיוון הזרם המושרה יהיה בכיוון השעון.

בזמן תנועת המסגרת מספר קווי השדה פנימה בתוך המסגרת הולך וגדל,מחוק לנץ הזרם המושרה ייצר שדה מגנטי

בתוך הכריכה שכיוונו החוצה מהדף, מכלל יד ימין כיוון הזרם המושרה יהיה נגד כיוון השעון.

שלב 2- אין שינוי בשטף בכריכה לכן לא נוצר כא"מ ולא יזרום זרם מושרה במסגרת.

שלב 3- יש שינוי בשטף בתוך המסגרת. מחוק פארדי נוצר כא"מ מושרה. הכא"מ גורם לזרם מושרה במסגרת.

בזמן תנועת המסגרת מספר קווי השדה פנימה בתוך המסגרת הולך וקטן, מחוק לנץ הזרם המושרה ייצר שדה מגנטי

בתוך הכריכה שכיוונו פנימה לתוך הדף, מכלל יד ימין כיוון הזרם המושרה יהיה בכיוון השעון.

כדי לענות על הסעיף הקודם יש לדעת אם פועל זרם או לא ואם כן מה כיוונו. היה עדיף לשנות את סדר הסעיפים.

______________________________________________________________________________________

______________________________________________________________________________________

...

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨24px¨»«mrow»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»4«/mn»«mi mathvariant=¨bold¨»A«/mi»«/mrow»«/mstyle»«/math»

ביטוי כוח מגנטי הפועל על מוליך נושא זרם.

המסגרת נעה בתאוצה שגודלה אפס, מכאן שפועל כוח מגנטי על אחד מהמוליכים האופקיים כלפי מעלה.

נבטא את הזרם מביטוי הכוח המגנטי הפועל על מוליך נושא זרם:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨24px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«/mrow»«/mstyle»«/math»

תאוצת המסגרת שווה לאפס, מהחוק השני של ניוטון שקול הכוחות שווה לאפס. לכן, הכוח המגנטי שווה בגודלו לכוח הכובד.

המסגרת נעה בניצב לשדה: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«/math». נמצא בהתאם את עוצמת הזרם:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨24px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»F«/mi»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»mg«/mi»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»10«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»90«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»1«/mn»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»25«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»4«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

לכן, עוצמת הזרם במסגרת היא 4 אמפר.

נבטא את הזרם מביטוי הכוח המגנטי הפועל על מוליך נושא זרם:

תאוצת המסגרת שווה לאפס, מהחוק השני של ניוטון שקול הכוחות שווה לאפס. לכן, הכוח המגנטי שווה בגודלו לכוח הכובד.

לכן, עוצמת הזרם במסגרת היא 4 אמפר.

לא ניתן לקבוע אם ברגע המסוים שבו התאוצה שווה לאפס המסגרת נכנסת לשדה או יוצאת ממנו.

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»4«/mn»«mfrac»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«/math»

ביטוי כא"מ המושרה במוט . חוק אום.

נשתמש בביטוי הכא"מ המושרה במוט, ונבטא ממנו את מהירות המוט:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«/math»

נבטא את הכא"מ בתלות בהתנגדות המסגרת והזרם לפי חוק אום:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#8658;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»R«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mrow»«/mstyle»«/math»

נציב את ביטוי הכא"מ ונחשב את המהירות:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»R«/mi»«/mrow»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»L«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»4«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»sin«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»90«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mn mathvariant=¨bold¨»4«/mn»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»25«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»16«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»m«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«mspace linebreak=¨newline¨/»«/mrow»«/mstyle»«/math»

מהירות המסגרת היא 4 מטר לשנייה.

נבטא את הכא"מ בתלות בהתנגדות המסגרת והזרם לפי חוק אום:

נציב את ביטוי הכא"מ ונחשב את המהירות:

מהירות המסגרת היא 4 מטר לשנייה.

1. בפיזיקה ובמיוחד בחשמל יש רצף של גדלים פיזיקליים התלויים אחד בשני , השאלה הזאת היא דוגמה טובה לכך.

מהעובדה שהמוט מתמיד בתנועתו - ניתן לקבוע הכוח המגנטי שווה לכוח הכובד (חוק ראשון של ניוטון).

בהתאם לכוח המגנטי - ניתן למצוא את הזרם במסגרת (ביטוי כוח מגנטי הפועל על מוליך נושא זרם).

בהתאם לזרם - אפשר למצוא את מהירות המסגרת(ביטוי כא"מ הנוצר במוט וחוק אום)

2. בשאלה מעורבים הרבה עקרונות, זה יוצא מעט קושי , מצריך תמרון וגישוש.

מומלץ לנסות למצוא את המהלך הנכון בדף טיוטה.

מהעובדה שהמוט מתמיד בתנועתו - ניתן לקבוע הכוח המגנטי שווה לכוח הכובד (חוק ראשון של ניוטון).

בהתאם לכוח המגנטי - ניתן למצוא את הזרם במסגרת (ביטוי כוח מגנטי הפועל על מוליך נושא זרם).

בהתאם לזרם - אפשר למצוא את מהירות המסגרת(ביטוי כא"מ הנוצר במוט וחוק אום)

2. בשאלה מעורבים הרבה עקרונות, זה יוצא מעט קושי , מצריך תמרון וגישוש.

מומלץ לנסות למצוא את המהלך הנכון בדף טיוטה.

______________________________________________________________________________________

8. 2013,5- שדה מגנטי משתנה בתוך כריכה

______________________________________________________________________________________

...

(1)בזמן: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨»§#10877;«/mo»«mi mathvariant=¨bold¨»t«/mi»«mo mathvariant=¨bold¨»§#10877;«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mi mathvariant=¨bold¨»s«/mi»«/mstyle»«/math» : קצב שינוי השטף קבוע , לכן מחוק פארדיי נוצר בכריכה כא"מ קבוע בגודלו.

(2) בזמן: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨».«/mo»«mn mathvariant=¨bold¨ mathsize=¨20px¨»14«/mn»«mi mathvariant=¨bold-italic¨ mathsize=¨20px¨»s«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#10877;«/mo»«mi mathvariant=¨bold¨ mathsize=¨20px¨»t«/mi»«mo mathvariant=¨bold¨ mathsize=¨20px¨»§#10877;«/mo»«mn mathvariant=¨bold¨ mathsize=¨20px¨»0«/mn»«mo mathvariant=¨bold¨ mathsize=¨20px¨».«/mo»«mn mathvariant=¨bold¨ mathsize=¨20px¨»3«/mn»«mi mathvariant=¨bold¨ mathsize=¨20px¨»s«/mi»«/math» : קצב שינוי השטף הולך וגדל, מחוק פארדיי נוצר בכריכה כא"מ הולך וגדל .

חוק פארדיי.

מהגרף ניתן לראות שעוצמת השדה המגנטי בכריכה משתנה. בהתאם לשינוי בעוצמת השדה משתנה גם השטף בכריכה.

ומחוק פארדיי קצב השינוי בשטף שווה לגודל הכא"מ המושרה בכריכה.

נשתמש בחוק פארדיי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/mrow»«/mstyle»«/math» ובהגדרת השטף: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#981;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» כדי לבטא את הכא"מ המושרה בתלות בקצב השינוי בעוצמת השדה המגנטי.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mo mathvariant=¨bold¨»[«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mi mathvariant=¨bold¨»cos«/mi»«mo mathvariant=¨bold¨»(«/mo»«mi mathvariant=¨bold¨»§#945;«/mi»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»]«/mo»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

כיוון השדה המגנטי ניצב למישור הכריכה בדומה לכיוון וקטור שטח הכריכה , לכן : «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«/mrow»«/mstyle»«/math».

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«menclose mathcolor=¨#0000FF¨ notation=¨circle¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/menclose»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

בזמן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»s«/mi»«/mrow»«/mstyle»«/math» - קצב השינוי בשדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»הוא קבוע . לכן בזמן זה הכא"מ המושרה בכריכה הוא קבוע.

בזמן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»14«/mn»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»s«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»s«/mi»«/mstyle»«/math» - קצב השינוי בשדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»משתנה, הוא הולך וגדל. לכן בזמן זה הכא"מ המושרה משתנה.

מהגרף ניתן לראות שעוצמת השדה המגנטי בכריכה משתנה. בהתאם לשינוי בעוצמת השדה משתנה גם השטף בכריכה.

ומחוק פארדיי קצב השינוי בשטף שווה לגודל הכא"מ המושרה בכריכה.

בזמן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»s«/mi»«/mrow»«/mstyle»«/math» - קצב השינוי בשדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»הוא קבוע . לכן בזמן זה הכא"מ המושרה בכריכה הוא קבוע.

בזמן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»14«/mn»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»s«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#10877;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»s«/mi»«/mstyle»«/math» - קצב השינוי בשדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math»משתנה, הוא הולך וגדל. לכן בזמן זה הכא"מ המושרה משתנה.

1. נוצר כא"מ מושרה בכריכה רק כתוצאה מהשינוי בשטף בתוך הכריכה. מהגדרת השטף יש שלוש סיבות לשינוי בשטף:
א- שינוי בעוצמת השדה המגנטי בכריכה.
ב- שינוי בגודל בשטח הכריכה.
ג- שינוי בגודל הזווית שבין ווקטור השטח למישור הכריכה.

לפני שעונים על שאלה כל שהיא בכא"מ מושרה חשוב לזהות את הסיבה ליצירת הכא"מ המושרה בכריכה.

2. אפשר לענות על שאלה זו באופן מילולי גם בלי לפתח את הביטוי לכא"מ בתלות בקצב השינוי בשדה המגנטי.

3. השאלה עוסקת בשני פרקי זמן שונים, לכן סביר שתתקבל תשובה שונה לכל פרק זמן.

4. קצב שינוי השדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#FF0000¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» שווה לשיפוע הפונקציה.

5. כדי לזהות בגרף אם השיפוע הוא קבוע או משתנה מומלץ להשתמש בסרגל לכל אחד מפרקי הזמן.

6. הכא"מ תלוי בשיפוע הגרף ולא בערך הגרף. בפרק הזמן הראשון עוצמת השדה גדלה והשטף גדל אך הכא"מ הוא קבוע.

א- שינוי בעוצמת השדה המגנטי בכריכה.

ב- שינוי בגודל בשטח הכריכה.

ג- שינוי בגודל הזווית שבין ווקטור השטח למישור הכריכה.

לפני שעונים על שאלה כל שהיא בכא"מ מושרה חשוב לזהות את הסיבה ליצירת הכא"מ המושרה בכריכה.

2. אפשר לענות על שאלה זו באופן מילולי גם בלי לפתח את הביטוי לכא"מ בתלות בקצב השינוי בשדה המגנטי.

3. השאלה עוסקת בשני פרקי זמן שונים, לכן סביר שתתקבל תשובה שונה לכל פרק זמן.

4. קצב שינוי השדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mfrac mathcolor=¨#FF0000¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» שווה לשיפוע הפונקציה.

5. כדי לזהות בגרף אם השיפוע הוא קבוע או משתנה מומלץ להשתמש בסרגל לכל אחד מפרקי הזמן.

6. הכא"מ תלוי בשיפוע הגרף ולא בערך הגרף. בפרק הזמן הראשון עוצמת השדה גדלה והשטף גדל אך הכא"מ הוא קבוע.

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»06«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»02«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨»V«/mi»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨»V«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»8«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»79«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨»V«/mi»«mspace linebreak=¨newline¨/»«/mrow»«/mstyle»«/math»

מציאת קצב שינוי השדה «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mfrac mathcolor=¨#FF6600¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/mstyle»«/math» משיפוע המשיק לפונקציה באותו רגע.

הכא"מ תלוי בקצב השינוי בשדה המגנטי:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/mstyle»«/math»

מחוק פארדי קצב השינוי בעוצמת השדה שווה לשיפוע הפונקציה בגרף.

נחשב את השטח של הכריכה:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»r«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»256«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»m«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«/mstyle»«/math»

נמצא את הכא"מ המושרה בכל אחד משני הרגעים מסוים בהתאם לערך שיפוע הפונקציה סביב אותו רגע.

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»06«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»08«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»-«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»08«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«/mrow»«/mfrac»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»256«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»32«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»16«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mrow mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mfrac»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨»=«/mo»«mi mathvariant=¨bold¨»A«/mi»«mo mathvariant=¨bold¨»§#183;«/mo»«mfrac»«mrow»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»22«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»-«/mo»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»18«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»22«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»18«/mn»«/mrow»«/mfrac»«/mrow»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»256«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»14«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»86«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»04«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»8«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»79«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#160;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«/mstyle»«/math»

ערך הכא"מ המושרה ברגע t=0.06s הוא 5.02 מילי וולט.

וערך הכא"מ המושרה ברגע t=0.2s הוא 8.79 מילי וולט.

כדי למצוא את הכא"מ המושרה ברגע מסוים נמצא את שיפוע הפונקציה סביב אותו רגע.

נמצא את הכא"מ המושרה ברגע t=0.06s :

1. בחישוב שטח הכריכה יש לבטא את רדיוס הכריכה ביחידות תקניות של מטר , כדי שהשטח יתקבל במטר בריבוע
כך גם יחידות הכא"מ המושרה יהיו תקניות (וולט).

2. ניתן לקרא מהגרף במדויק את ערכי הנקודות בפרק הזמן הראשון.
אך לא ניתן ללמוד מהגרף במדויק על ערכי הנקודות בפרק הזמן השני , יש לבצע הערכה סבירה לערכי הנקודות.

3. בפרק הזמן הראשון הפונקציה שיפוע הפונקציה הוא קבוע, ערך שיפוע הפונקציה המחושב שווה בדיוק
לשיפוע הפונקציה ברגע t=0.06s.

בפרק הזמן השני ערך שיפוע הפונקציה משתנה, מחישוב שיפוע הפונקציה בין שתי הנקודות מתקבל שיפוע ממוצע
השווה בקירוב לערך שיפוע הפונקציה ברגע t=0.2s. אך לא במדויק.

כך גם יחידות הכא"מ המושרה יהיו תקניות (וולט).

2. ניתן לקרא מהגרף במדויק את ערכי הנקודות בפרק הזמן הראשון.

אך לא ניתן ללמוד מהגרף במדויק על ערכי הנקודות בפרק הזמן השני , יש לבצע הערכה סבירה לערכי הנקודות.

3. בפרק הזמן הראשון הפונקציה שיפוע הפונקציה הוא קבוע, ערך שיפוע הפונקציה המחושב שווה בדיוק

לשיפוע הפונקציה ברגע t=0.06s.

בפרק הזמן השני ערך שיפוע הפונקציה משתנה, מחישוב שיפוע הפונקציה בין שתי הנקודות מתקבל שיפוע ממוצע

השווה בקירוב לערך שיפוע הפונקציה ברגע t=0.2s. אך לא במדויק.

______________________________________________________________________________________

______________________________________________________________________________________

...

מחוק לנץ , כיוון השדה המגנטי שהזרם המושרה יוצר הפוך לכיוון השדה המגנטי «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mover»«mi mathvariant=¨bold¨»B«/mi»«mo mathvariant=¨bold¨»§#8594;«/mo»«/mover»«/mstyle»«/math» בו נמצאת הכריכה.

חוק לנץ.

עפ"י חוק לנץ הזרם המושרה מתנגד לסיבה להיווצרותו.

מהגרף ניתן לראות שעוצמת השדה המגנטי בכריכה הולכת וגדלה. חוק לנץ קובע שהזרם המושרה יתנגד למגמת שינוי זאת.

לכן, השדה המגנטי הנוצר מהזרם המושרה בכריכה פועל בכיוון נגדי לכיוון השדה המגנטי בו נמצאת הכריכה.

מהגרף ניתן לראות שעוצמת השדה המגנטי בכריכה הולכת וגדלה. חוק לנץ קובע שהזרם המושרה יתנגד למגמת שינוי זאת.

לכן, השדה המגנטי הנוצר מהזרם המושרה בכריכה פועל בכיוון נגדי לכיוון השדה המגנטי בו נמצאת הכריכה.

1. יש למצוא את כיוון השדה המגנטי הנוצר מהזרם המושרה ביחס לשדה המגנטי הנתון בכריכה.
לא נתון כיוון השדה המגנטי בכריכה,


2. חוק לנץ לא קובע שהשדה המגנטי הנוצר מהזרם המושרה הפוך לכיוון השדה המגנטי הנתון בכריכה.
הוא קובע שכיוון השדה הנוצר מהזרם המושרה הפוך למגמת שינוי השדה המגנטי בכריכה.

  אם השדה המגנטי הנתון בכריכה היה הולך וקטן בעוצמתו, הזרם המושרה היה מתנגד למגמת השינוי ויוצר שדה מגנטי
בכיוון זהה לכיוון השדה המגנטי הנתון בכריכה.

לא נתון כיוון השדה המגנטי בכריכה,

2. חוק לנץ לא קובע שהשדה המגנטי הנוצר מהזרם המושרה הפוך לכיוון השדה המגנטי הנתון בכריכה.

הוא קובע שכיוון השדה הנוצר מהזרם המושרה הפוך למגמת שינוי השדה המגנטי בכריכה.

אם השדה המגנטי הנתון בכריכה היה הולך וקטן בעוצמתו, הזרם המושרה היה מתנגד למגמת השינוי ויוצר שדה מגנטי

בכיוון זהה לכיוון השדה המגנטי הנתון בכריכה.

______________________________________________________________________________________

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mi mathvariant=¨bold¨»V«/mi»«/mrow»«/mstyle»«/math»

חוק פארדי.

הזווית בין כיוון וקטור השדה המגנטי B לכיוון וקטור השטח A היא 90 מעלות.

מהגדרת השטף המגנטי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#981;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» עוצמת השטף בכריכה היא אפס . עוצמת השטף בכריכה לא משתנה
גם כאשר עוצמת השדה המגנטי משתנה.

מחוק פארדיי מכיוון שאין שינוי בגודל השטף בכריכה לא נוצר כא"מ מושרה .

גודל הכא"מ המושרה המתקבל בכריכה ברגע t=0.06s או בכל רגע אחר הוא אפס וולט.

מהגדרת השטף המגנטי: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#981;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math» עוצמת השטף בכריכה היא אפס . עוצמת השטף בכריכה לא משתנה

גם כאשר עוצמת השדה המגנטי משתנה.

מחוק פארדיי מכיוון שאין שינוי בגודל השטף בכריכה לא נוצר כא"מ מושרה .

גודל הכא"מ המושרה המתקבל בכריכה ברגע t=0.06s או בכל רגע אחר הוא אפס וולט.

הכא"מ המושרה שווה לאפס וולט לא בגלל שהשטף המגנטי שווה לאפס וובר , אלא רק בגלל שהשטף המגנטי לא משתנה.

______________________________________________________________________________________

9. 2012,5- שדה משתנה בטבעת, יוצרים חתך בטבעת.

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold-italic¨»§#949;«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»65«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨»V«/mi»«/math»

חוק פארדיי.

נכתוב ביטוי לכא"מ המושרה מחוק פארדיי.

כיוון השדה המגנטי ניצב למישור הכריכה, כיוונו ככיוון וקטור שטח הכריכה, לכן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«/mrow»«/mstyle»«/math» :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»
נחשב את שיפוע הגרף בחמש השניות הראשונות:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»T«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

נחשב את שטח הכריכה:
«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»r«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»03«/mn»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»m«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«/mrow»«/mstyle»«/math»

נמצא את גודל הכא"מ המושרה בחמש השניות הראשונות:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»65«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

לכן, גודל הכא"מ המושרה הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨16px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»65«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math».

כיוון השדה המגנטי ניצב למישור הכריכה, כיוונו ככיוון וקטור שטח הכריכה, לכן «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«/mrow»«/mstyle»«/math» :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»cos«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mrow»«mspace linebreak=¨newline¨»«/mspace»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

נחשב את שיפוע הגרף בחמש השניות הראשונות:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»T«/mi»«mi mathvariant=¨bold¨»s«/mi»«/mfrac»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

נחשב את שטח הכריכה:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»r«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#960;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»03«/mn»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»m«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msup»«/mrow»«/mstyle»«/math»

נמצא את גודל הכא"מ המושרה בחמש השניות הראשונות:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»02«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»65«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

לכן, גודל הכא"מ המושרה הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨16px¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»65«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math».

הביטוי המלא של חוק פארדיי הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#FF0000¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#FF0000¨»-«/mo»«mfrac mathcolor=¨#FF0000¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/math» . משימוש בביטוי זה מתקבל כא"מ בעל ערך שלילי.

מכיוון שיש למצוא את גודל הכא"מ אין צורך להתייחס לסימן השלילי בביטוי חוק פארדיי.

מכיוון שיש למצוא את גודל הכא"מ אין צורך להתייחס לסימן השלילי בביטוי חוק פארדיי.

______________________________________________________________________________________

______________________________________________________________________________________

...

מציאת ערך הכא"מ בכל אחד משלושת פרקי הזמן ועריכת הגרף המבוקש בהתאם.

הכא"מ תלוי בקצב השינוי בשטף בכריכה , מהגרף ניתן לראות שהשדה משתנה בצורה שונה בשלושה פרקי זמן .

נשתמש בחוק פארדיי כדי למצוא את הכא"מ המושרה בכריכה בכל אחד משלושת פרקי הזמן המתוארים בגרף:

כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math»:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»65«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«/math» :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»12«/mn»«/math» :

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»12«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»10«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»14«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

נערוך בהתאם גרף המתאר את הכא"מ המושרה בתלות בזמן:

נשתמש בחוק פארדיי כדי למצוא את הכא"מ המושרה בכריכה בכל אחד משלושת פרקי הזמן המתוארים בגרף:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«msub»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«/msub»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»A«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»B«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»82«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»1«/mn»«/mrow»«mrow»«mn mathvariant=¨bold¨»12«/mn»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»10«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»+«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»14«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»1«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/msup»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»V«/mi»«mspace linebreak=¨newline¨»«/mspace»«/mstyle»«/math»

נערוך בהתאם גרף המתאר את הכא"מ המושרה בתלות בזמן:

בסעיף כתוב למצוא את הכא"מ המושרה ולא כתוב למצוא את גודל הכא"מ המושרה.

לכן חובה להתייחס בסעיף זה גם לסימן הכא"מ המושרה.

______________________________________________________________________________________

______________________________________________________________________________________

...

בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨»t«/mi»«mo mathvariant=¨bold¨»§#60;«/mo»«mn mathvariant=¨bold¨»5«/mn»«/math» - נוצר זרם בטבעת. כיוונו נגד כיוון השעון.

בפרק הזמן השני כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨»5«/mn»«mo mathvariant=¨bold¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨»t«/mi»«mo mathvariant=¨bold¨»§#60;«/mo»«mn mathvariant=¨bold¨»10«/mn»«/math» - אין זרם בטבעת.

בפרק הזמן השלישי כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨»10«/mn»«mo mathvariant=¨bold¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨»t«/mi»«mo mathvariant=¨bold¨»§#60;«/mo»«mn mathvariant=¨bold¨»12«/mn»«/math» - נוצר זרם בטבעת, כיוונו בכיוון השעון.

בפרק הזמן השני

בפרק הזמן השלישי

בפרק הזמן השני

חוק לנץ וכלל יד ימין.

זורם זרם בטבעת רק כאשר יש כא"מ מושרה בטבעת. לכן זורם זרם בפרק הזמן הראשון והשלישי.

ולא זורם זרם בפרק הזמן השני.

בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» - השדה מתחזק, יש יותר קווי שדה פנימה .

חוק לנץ קובע שהשדה המגנטי מתנגד לשינוי בשטף בטבעת, לכן הזרם המושרה יוצר בטבעת שדה מגנטי החוצה.

מכלל יד ימין בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» כיוון הזרם בטבעת הוא נגד כיוון השעון.

בפרק הזמן השני כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«/math» - אין שינוי בעוצמת השדה המגנטי בתוך הכריכה , אין שינוי בשטף, לכן לא נוצר כא"מ מושרה.
ולא זורם זרם מושרה בכריכה בזמן זה.

בפרק הזמן השלישי כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»12«/mn»«/math» :- עוצמת השדה קטנה, יש יותר פחות קווי שדה פנימה .
חוק לנץ קובע שהשדה המגנטי מתנגד לשינוי בשטף בטבעת, לכן הזרם המושרה יוצר בטבעת שדה מגנטי פנימה.
מכלל יד ימין בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» כיוון הזרם בטבעת הוא בכיוון השעון.

בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» השדה מתחזק, יש יותר קווי שדה פנימה .

חוק לנץ קובע שהשדה המגנטי מתנגד לשינוי בשטף בטבעת, לכן הזרם המושרה יוצר בטבעת שדה מגנטי החוצה.

מכלל יד ימין בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» כיוון הזרם בטבעת הוא נגד כיוון השעון.

בפרק הזמן השני כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«/math» : אין שינוי בעוצמת השדה המגנטי בתוך הכריכה , אין שינוי בשטך, לכן לא נוצר כא"מ מושרה.
ולא זורם זרם מושרה בכריכה בזמן זה.

בפרק הזמן השלישי כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»12«/mn»«/math» : עוצמת השדה קטנה, יש יותר פחות קווי שדה פנימה .
חוק לנץ קובע שהשדה המגנטי מתנגד לשינוי בשטף בטבעת, לכן הזרם המושרה יוצר בטבעת שדה מגנטי פנימה.
מכלל יד ימין בפרק הזמן הראשון כאשר «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mi mathvariant=¨bold-italic¨ mathcolor=¨#0000FF¨»t«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#60;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»5«/mn»«/math» כיוון הזרם בטבעת הוא בכיוון השעון.

בד"כ ניתן למצוא את כיוון הזרם בשני דרכים : בעזרת חוק לנץ או בעזרת מציאת הקיטוב החשמלי .
במקרה זה ניתן לפתור את השאלה רק בעזרת חוק לנץ.

במקרה זה ניתן לפתור את השאלה רק בעזרת חוק לנץ.

______________________________________________________________________________________

______________________________________________________________________________________

...

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨»P«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»7«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»0«/mn»«mi mathvariant=¨bold¨»w«/mi»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨»P«/mi»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»11«/mn»«mo mathvariant=¨bold¨»)«/mo»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»3«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»97«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨»W«/mi»«/mrow»«/mstyle»«/math»

חוק ג'אול המורחב.

נחשב את הכא"מ בזמנים המבוקשים בעזרת חוק ג'אול המורחב:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mi mathvariant=¨bold¨»U«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mi mathvariant=¨bold¨»§#949;«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/math»

נמצא את ההספק בכל רגע בהתאם לכא"מ המושרה באותו רגע:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»7«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«msup»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»7«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mn mathvariant=¨bold¨»0«/mn»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mn mathvariant=¨bold¨»5«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«/math»

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»11«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«msup»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»11«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mstyle mathvariant=¨bold¨»«mrow»«mo»(«/mo»«mn»14«/mn»«mo».«/mo»«mn»1«/mn»«mo»§#183;«/mo»«msup»«mn»10«/mn»«mrow»«mo»-«/mo»«mn»5«/mn»«/mrow»«/msup»«mo»)«/mo»«/mrow»«/mstyle»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mn mathvariant=¨bold¨»5«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»97«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«/math»

ברגע t=7s אין כא"מ מושרה בטבעת , וההספק המתפתח בטבעת הוא אפס וואט.

ברגע t=11s יש כא"מ מושרה בטבעת, ההספק המתמפח בטבעת הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»97«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«/math» .

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mi mathvariant=¨bold¨»U«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mi mathvariant=¨bold¨»§#949;«/mi»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«/math»

נמצא את ההספק בכל רגע בהתאם לכא"מ המושרה באותו רגע:

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»P«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»11«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mi mathvariant=¨bold¨»§#949;«/mi»«msup»«mrow»«mo mathvariant=¨bold¨»(«/mo»«mn mathvariant=¨bold¨»11«/mn»«mo mathvariant=¨bold¨»)«/mo»«/mrow»«mn mathvariant=¨bold¨»2«/mn»«/msup»«/mrow»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«msup»«mstyle mathvariant=¨bold¨»«mrow»«mo»(«/mo»«mn»14«/mn»«mo».«/mo»«mn»1«/mn»«mo»§#183;«/mo»«msup»«mn»10«/mn»«mrow»«mo»-«/mo»«mn»5«/mn»«/mrow»«/msup»«mo»)«/mo»«/mrow»«/mstyle»«mn mathvariant=¨bold¨»2«/mn»«/msup»«mn mathvariant=¨bold¨»5«/mn»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»97«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«/math»

ברגע t=7s אין כא"מ מושרה בטבעת , וההספק המתפתח בטבעת הוא אפס וואט.

ברגע t=11s יש כא"מ מושרה בטבעת, ההספק המתמפח בטבעת הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»3«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»97«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»W«/mi»«/math» .

1. יש שדה מגנטי בכריכה ברגע t=7s אך אין שינוי בשדה, לכן לא נוצר כא"מ מושרה בטבעת, ולא מתפתח הספק.

2. בין רגע t=10s לרגע t=12s עוצמת השדה המגנטי משתנה, אך גודל הכא"מ קבוע.

3.ההספק באופן כללי מוגדר כקצב ביצוע העבודה.

אין לטבעת ייעוד מיוחד כמוצר חשמלי, כל האנרגיה המושקעת בטבעת באה לידי ביטוי כחום הטבעת.

הספק הטבעת מתאר את כמות החום שהטבעת יוצרת בשנייה.

2. בין רגע t=10s לרגע t=12s עוצמת השדה המגנטי משתנה, אך גודל הכא"מ קבוע.

3.ההספק באופן כללי מוגדר כקצב ביצוע העבודה.

אין לטבעת ייעוד מיוחד כמוצר חשמלי, כל האנרגיה המושקעת בטבעת באה לידי ביטוי כחום הטבעת.

הספק הטבעת מתאר את כמות החום שהטבעת יוצרת בשנייה.

______________________________________________________________________________________

______________________________________________________________________________________

...

הגרף בסעיף ב' לא ישתנה - נוצר כא"מ זהה גם כאשר יש נתק בטבעת.

התשובה בסעיף ד' תשתנה - הנתק יגרום להתנגדות הטבעת להיות אין סופית , לא התפתח הספר בכריכה.

חוק פראדיי בכריכה לא סגורה. חוק אום בנתק.

הכא"מ נוצר כתוצאה משינוי השטף בכריכה,שינוי השטף יכול להיות גם בכריכה לא סגורה.

גם בטבעת בעלת חיתוך השטף משתנה ונוצר כא"מ מושרה. לכן, לא יהיה שינוי בגרף המופיע בתשובה של סעיף ב'.

החיתוך מהווה נתק בטבעת, התנגדות הטבעת תהיה אין סופית ,לא יזרום זרם בטבעת. וההספק המתפתח בטבעת יהיה אפס.

תשובה ד' תשתנה.

לא יהיה שינוי בגרף המופיע בתשובה של סעיף ב'.

החיתוך יגרום לנתק בתוך בטבעת, התנגדות הטבעת תהיה אין סופית ,לא יזרום זרם. וההספק המתפתח בטבעת יהיה אפס.

תדובה ד' תשתנה.

1. חוק פארדיי עוסק בכריכה, אפשר בטעות לחשוב שהכא"מ נוצר דווקא בכריכה סגורה.

אך מכא"מ המושרה במוט הנע בשדה מגנטי יש להבין שהכא"מ יכול להיווצר גם במוט ללא מסלול סגור,

לכן כא"מ יכול להיווצר בכריכה גם אם היא איננה סגורה.

פארדיי עושה שימוש בצורת הגיאומטרית של הכריכה כדי לתאר את גודל הכא"מ . אך הכריכה לא חייבת להיות סגורה.

2. יכול להיות מתח ללא זרם (כמו סוללה לא מחוברת). אך לא יכול להיות זרם ללא מתח. הזרם נוצר כתוצאה מהפרש פוטנציאלים.

3. מכיוון שמורידים חלק מהטבעת יהיה שינוי כלשהו בגרף, אך "חתוכים חלק קטן מהטבעת" לכם השינוי יהיה זניח.

אך מכא"מ המושרה במוט הנע בשדה מגנטי יש להבין שהכא"מ יכול להיווצר גם במוט ללא מסלול סגור,

לכן כא"מ יכול להיווצר בכריכה גם אם היא איננה סגורה.

פארדיי עושה שימוש בצורת הגיאומטרית של הכריכה כדי לתאר את גודל הכא"מ . אך הכריכה לא חייבת להיות סגורה.

3. מכיוון שמורידים חלק מהטבעת יהיה שינוי כלשהו בגרף, אך "חתוכים חלק קטן מהטבעת" לכם השינוי יהיה זניח.

______________________________________________________________________________________

10. 2009,5- מוט נע על מסגרת מוליכה. נתון גרף השטף

______________________________________________________________________________________

...

בזמן זה המוט נמצא במנוחה. אין שינוי בשטף מכאן שהמוט לא נע.

השטף משתנה רק בגלל תנועת המוט לכן מגרף השטף ניתן ללמוד על תנועת המוט.

מהגרף ניתן לראות שבעשר השניות הראשונות השטף לא משתנה, לכן בעשר השניות הראשונות המוט לא נע.

השאלה מעט שונה, כדי לא להכשיל את התלמידים כתוב בשאלה: שינויים בשטף יכולים להיגרם אך ורק בגלל תנועת המוט.

______________________________________________________________________________________

______________________________________________________________________________________

...

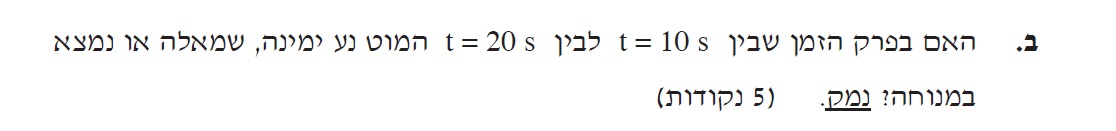

בזמן זה השטף גדל, מכאן שהמוט נע ימינה.

השטף משתנה רק בגלל תנועת המוט לכן מגרף השטף ניתן ללמוד על תנועת המוט.

בזמן זה השטף גדל, מכאן ששטח הכריכה גדל המוט נע ימינה.

מבחינה עקרונית, הפתרון של הסעיף הזה דומה לפתרון של הסעיף הקודם. זאת הזדמנות נוספת לחשוב גם על הסעיף הקודם.

______________________________________________________________________________________

______________________________________________________________________________________

...

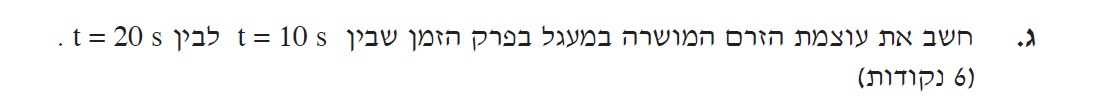

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨»I«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»12«/mn»«mi mathvariant=¨bold¨»mA«/mi»«/mrow»«/mstyle»«/math»

חוק פארדי וחוק אום.

נמצא את גודל הכא"מ המושרה בעזרת חוק פארדי בזמן זה:

נמצא את הזרם המושרה בעזרת חוק אום:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»6«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»12«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»mA«/mi»«/math»

לכן, בפרק הזמן שבין t=10s לבין t=20s עוצמת הזרם היא 12 מילי אמפר.

נמצא את הזרם המושרה בעזרת חוק אום:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mfrac mathcolor=¨#0000FF¨»«mrow»«mn mathvariant=¨bold¨»6«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»3«/mn»«/mrow»«/msup»«/mrow»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»12«/mn»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»mA«/mi»«/math»

לכן, בפרק הזמן שבין t=10s לבין t=20s עוצמת הזרם היא 12 מילי אמפר.

1. השטף משתנה אך הכא"מ קבוע והזרם קבוע.

2. השאלה עוסקת בעוצמת הזרם אין משמעות לסימן הכא"מ.

______________________________________________________________________________________

______________________________________________________________________________________

...

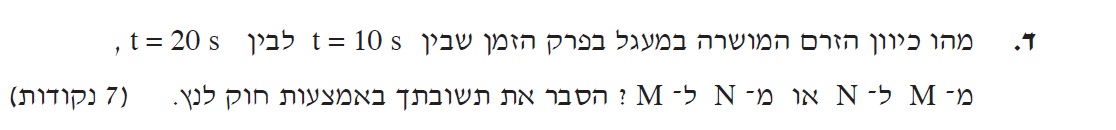

כיוון הזרם במוט יהיה מנקודה N לנקודה M.

חוק לנץ וכלל יד ימין.

בזמן זה, המוט נע ימינה. יש בכריכה יותר קווי שדה מגנטי פנימה. מחוק לנץ הזרם המושרה יתנגד למגמת השינוי .

הזרם המושרה יצור בכריכה שדה מגנטי שכיוונו החוצה. מכלל יד ימין כיוון הזרם יהיה נגד כיוון השעון מ N ל M.

נוסח השאלה מטעה, דרך הנגד כיוון הזרם הוא מ M לN . לעומת זאת דרך המוט כיוון הזרם הוא מ N ל M.

כדי לא לטעות בגלל הנוסח של השאלה, מאוד מומלץ לכתוב את התשובה בצורה מפורטת. אפשר לכתוב כיוון הזרם בנגד הוא מהנקודה N לנקודה M. או לכתוב כיוון הזרם במוט הוא מהנקודה M לנקודה N.

בכתיבת פתרונות לשאלות הבגרות (ובחיים בכלל) צריך להיות חכם ולא צודק. תחשבו שזה חלק מהמבחן.

כדי לא לטעות בגלל הנוסח של השאלה, מאוד מומלץ לכתוב את התשובה בצורה מפורטת. אפשר לכתוב כיוון הזרם בנגד הוא מהנקודה N לנקודה M. או לכתוב כיוון הזרם במוט הוא מהנקודה M לנקודה N.

בכתיבת פתרונות לשאלות הבגרות (ובחיים בכלל) צריך להיות חכם ולא צודק. תחשבו שזה חלק מהמבחן.

______________________________________________________________________________________

______________________________________________________________________________________

...

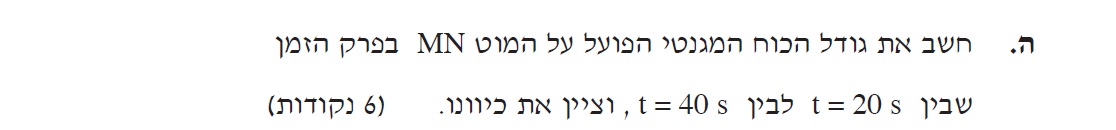

«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨»F«/mi»«mo mathvariant=¨bold¨»=«/mo»«mn mathvariant=¨bold¨»7«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»2«/mn»«mo mathvariant=¨bold¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨»10«/mn»«mrow»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨»N«/mi»«/mrow»«/mstyle»«/math»

כלל יד שמאל למציאת כיוון הכוח ושימוש בביטוי הכוח המגנטי הפועל על מוט הנע בשדה מגנטי.

השטף בגרף קטן מכאן שהמוט בזמן זה נע שמאלה .

בתנועת המוט יש פחות קווי שדה פנימה, מחוק לנץ הזרם המושרה יוצר שדה פנימה. מכלל יד ימין כיוון הזרם במוט הוא מהנקודה M לנקודה N.

מכלל יד שמאל בהתאם לכיוון הזרם ולכיוון השדה המגנטי כיוון הכוח המגנטי הפועל על המוט הוא שמאלה.

נמצא את גודל הכוח המגנטי הפועל על המוט:
«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/mrow»«/mstyle»«/math»

נבטא את הזרם בעזרת חוק אום. נשתמש בחוק פארדי בהתאם לגרף:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»I«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mi mathvariant=¨bold¨ mathcolor=¨#007F00¨»§#949;«/mi»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle displaystyle=¨true¨»«mfrac mathcolor=¨#007F00¨»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»§#981;«/mi»«/mrow»«mrow»«mo mathvariant=¨bold¨»§#8710;«/mo»«mi mathvariant=¨bold¨»t«/mi»«/mrow»«/mfrac»«/mstyle»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/mrow»«/mstyle»«/math»

הזרם ניצב לכיוון השדה המגנטי הזווית אלפא שווה ל 90 מעלות. נציב את נתוני השאלה ונמצא את גודל הכוח המגנטי:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mo»§#8710;«/mo»«mi»§#981;«/mi»«/mrow»«mrow»«mo»§#8710;«/mo»«mi»t«/mi»«/mrow»«/mfrac»«/mstyle»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mn»0«/mn»«mo».«/mo»«mn»12«/mn»«mo»-«/mo»«mn»0«/mn»«mo».«/mo»«mn»18«/mn»«/mrow»«mrow»«mn»40«/mn»«mo»-«/mo»«mn»20«/mn»«/mrow»«/mfrac»«/mstyle»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mn»3«/mn»«mo»§#183;«/mo»«msup»«mn»10«/mn»«mrow»«mo»-«/mo»«mn»3«/mn»«/mrow»«/msup»«/mstyle»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»7«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»N«/mi»«mspace linebreak=¨newline¨/»«/mrow»«/mstyle»«/math»

גודל הכוח המגנטי הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»7«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«/math» ניוטון.

בתנועת המוט יש פחות קווי שדה פנימה, מחוק לנץ הזרם המושרה יוצר שדה פנימה. מכלל יד ימין כיוון הזרם במוט הוא מהנקודה M לנקודה N.

מכלל יד שמאל בהתאם לכיוון הזרם ולכיוון השדה המגנטי כיוון הכוח המגנטי הפועל על המוט הוא שמאלה.

נמצא את גודל הכוח המגנטי הפועל על המוט:

נבטא את הזרם בעזרת חוק אום. נשתמש בחוק פארדי בהתאם לגרף:

הזרם ניצב לכיוון השדה המגנטי הזווית אלפא שווה ל 90 מעלות. נציב את נתוני השאלה ונמצא את גודל הכוח המגנטי:

«math style=¨font-family:`Times New Roman`¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨20px¨»«mrow»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mo»§#8710;«/mo»«mi»§#981;«/mi»«/mrow»«mrow»«mo»§#8710;«/mo»«mi»t«/mi»«/mrow»«/mfrac»«/mstyle»«mi mathvariant=¨bold¨»R«/mi»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mfrac»«mrow»«mn»0«/mn»«mo».«/mo»«mn»12«/mn»«mo»-«/mo»«mn»0«/mn»«mo».«/mo»«mn»18«/mn»«/mrow»«mrow»«mn»40«/mn»«mo»-«/mo»«mn»20«/mn»«/mrow»«/mfrac»«/mstyle»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mspace linebreak=¨newline¨/»«mspace linebreak=¨newline¨/»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»F«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»0«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»6«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mfrac mathcolor=¨#0000FF¨»«mstyle mathvariant=¨bold¨ displaystyle=¨true¨»«mn»3«/mn»«mo»§#183;«/mo»«msup»«mn»10«/mn»«mrow»«mo»-«/mo»«mn»3«/mn»«/mrow»«/msup»«/mstyle»«mrow»«mn mathvariant=¨bold¨»0«/mn»«mo mathvariant=¨bold¨».«/mo»«mn mathvariant=¨bold¨»5«/mn»«/mrow»«/mfrac»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»90«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»-«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»7«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»N«/mi»«mspace linebreak=¨newline¨/»«/mrow»«/mstyle»«/math»

גודל הכוח המגנטי הוא: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»7«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨».«/mo»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»2«/mn»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«msup»«mn mathvariant=¨bold¨ mathcolor=¨#0000FF¨»10«/mn»«mrow mathcolor=¨#0000FF¨»«mo mathvariant=¨bold¨»-«/mo»«mn mathvariant=¨bold¨»4«/mn»«/mrow»«/msup»«/math» ניוטון.

1. מחוק פארדיי שיפוע הפונקציה שווה לכא"מ המושרה במוט.

2. בחישוב הכוח מתקבל כוח שלילי מכיוון ששיפוע הפונקציה הוא שלילי . יש להתייחס לערך המוחלט של הכא"מ המושרה.

______________________________________________________________________________________

______________________________________________________________________________________

...

המוט נע במהירות קבועה.

משיפוע הגרף ניתן לקבוע שהכא"מ קבוע ומביטוי הכא"מ המושרה במוט ניתן להוכיח שהמוט נע במהירות קבועה.

משיפוע הגרף ניתן לקבוע שהכא"מ קבוע מביטוי הכא"מ המושרה במוט ניתן להוכיח שהמוט נע במהירות קבועה.

ניתן ללמוד על מהירות המוט מצורת שינוי השטף בגרף. או מביטוי הכא"מ המושרה במוט.

מהגרף ניתן לראות שבזמן זה השטף משתנה בקצב קבוע מכאן שמהירות המוט היא קבועה.

דרך נוספת: השיפוע בגרף קבוע מכאן שהכא"מ קבוע . מביטוי הכא"מ המושרה במוט: «math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#949;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»=«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»B«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»V«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»L«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#183;«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»sin«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»(«/mo»«mi mathvariant=¨bold¨ mathcolor=¨#0000FF¨»§#945;«/mi»«mo mathvariant=¨bold¨ mathcolor=¨#0000FF¨»)«/mo»«/math»

ניתן לקבוע שמהירות המוט היא קבועה.

אפשר גם להגיד שאם הכא"מ קבוע, הזרם קבוע והכוח המגנטי קבוע .

הכוח המגנטי לא משתנה והוא שווה לכוח החיצוני המניע את המוט, מכאן ששקול הכוחות הפועלים על המוט שווה לאפס.

והמוט נע במהירות קבועה.

הכוח המגנטי לא משתנה והוא שווה לכוח החיצוני המניע את המוט, מכאן ששקול הכוחות הפועלים על המוט שווה לאפס.

והמוט נע במהירות קבועה.

______________________________________________________________________________________

11. .

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

12. .

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

13. .

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

14. .

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________

...

תשובה סופית

אסטרטגיה

פתרון מלא

שימו לב

______________________________________________________________________________________
